SPC: Пневматические цилиндры стандарта ISO 15552

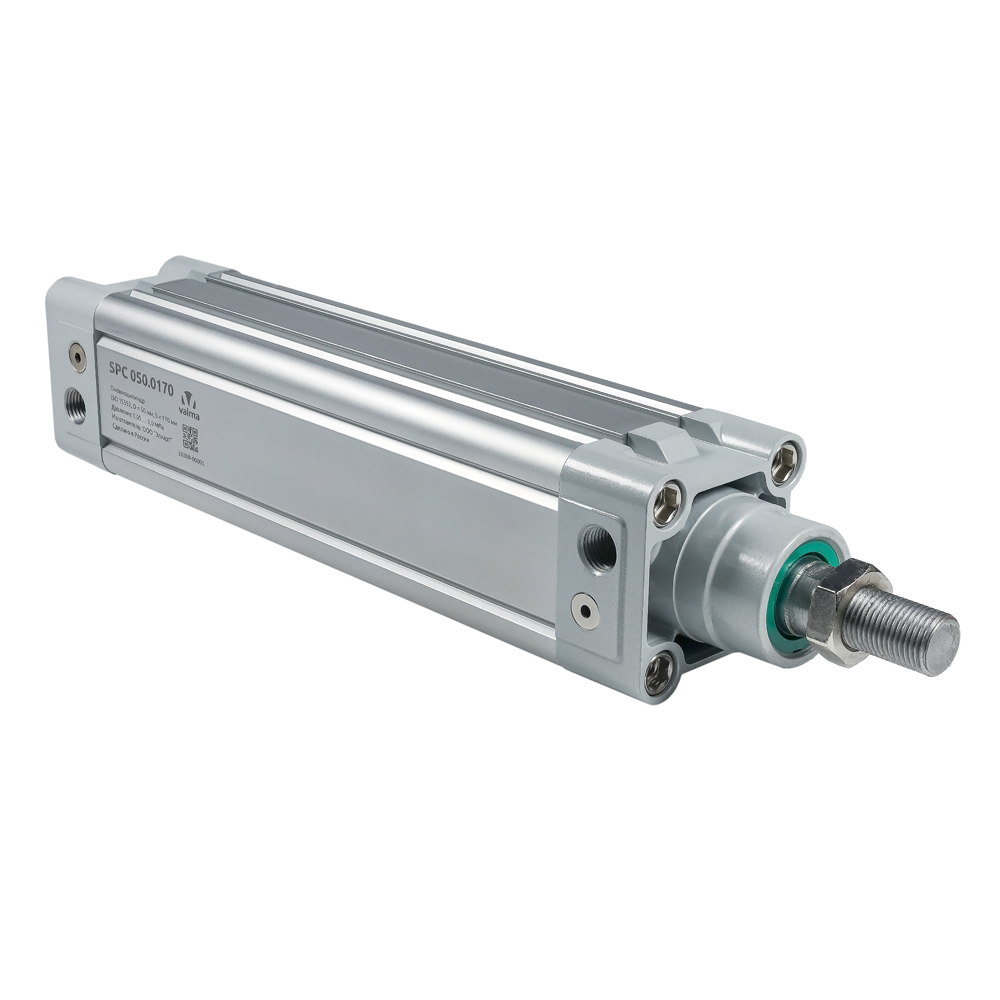

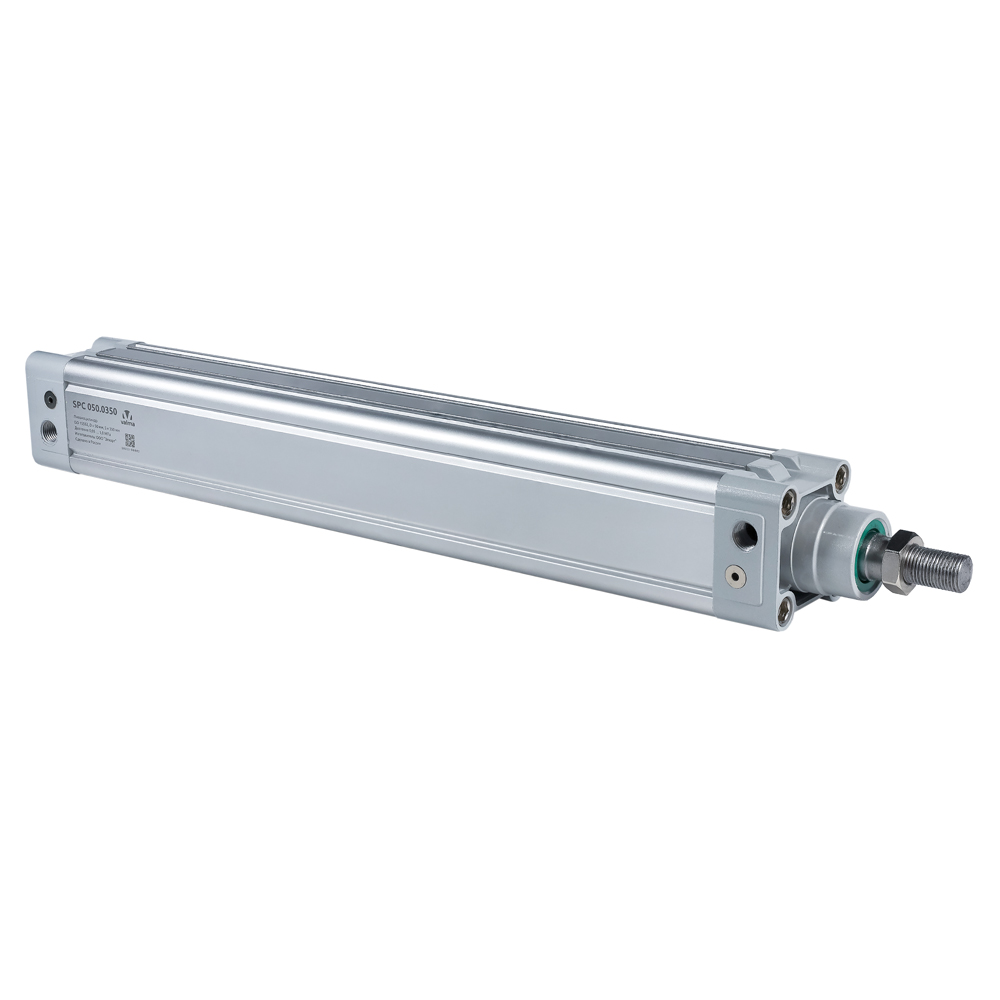

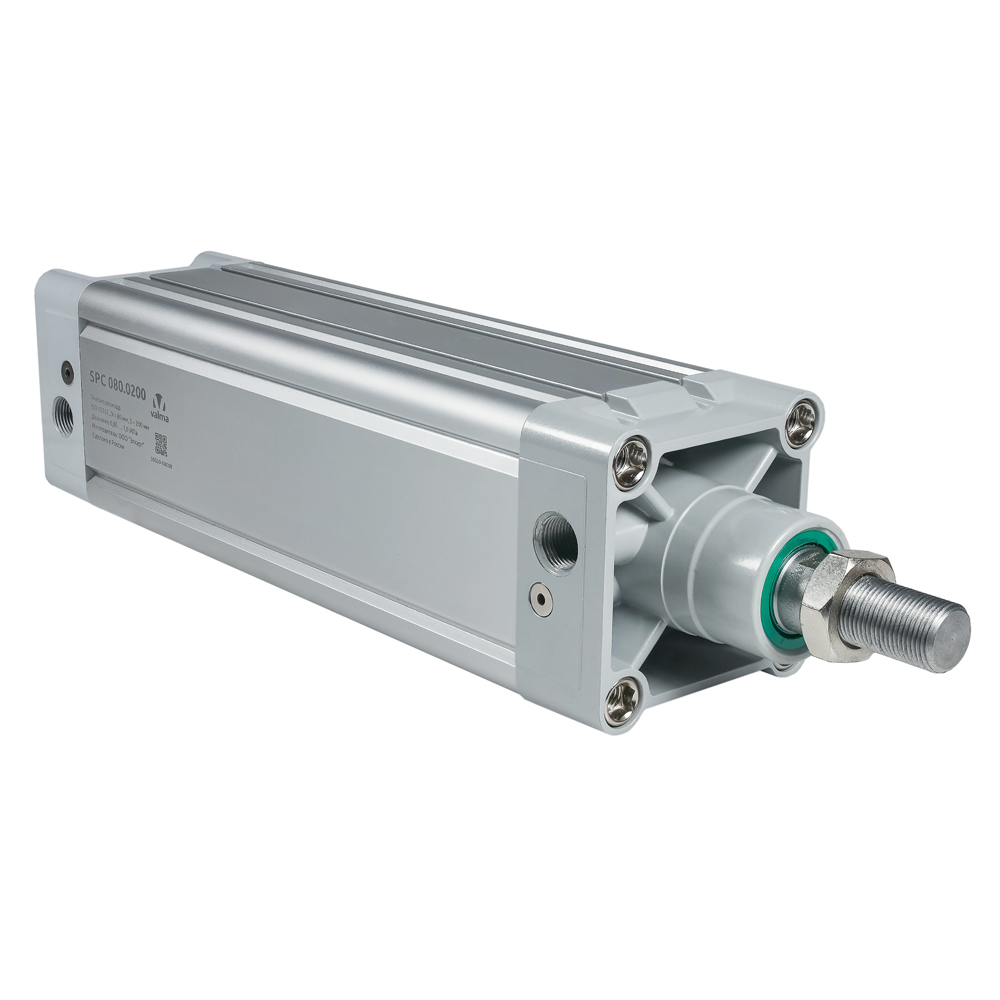

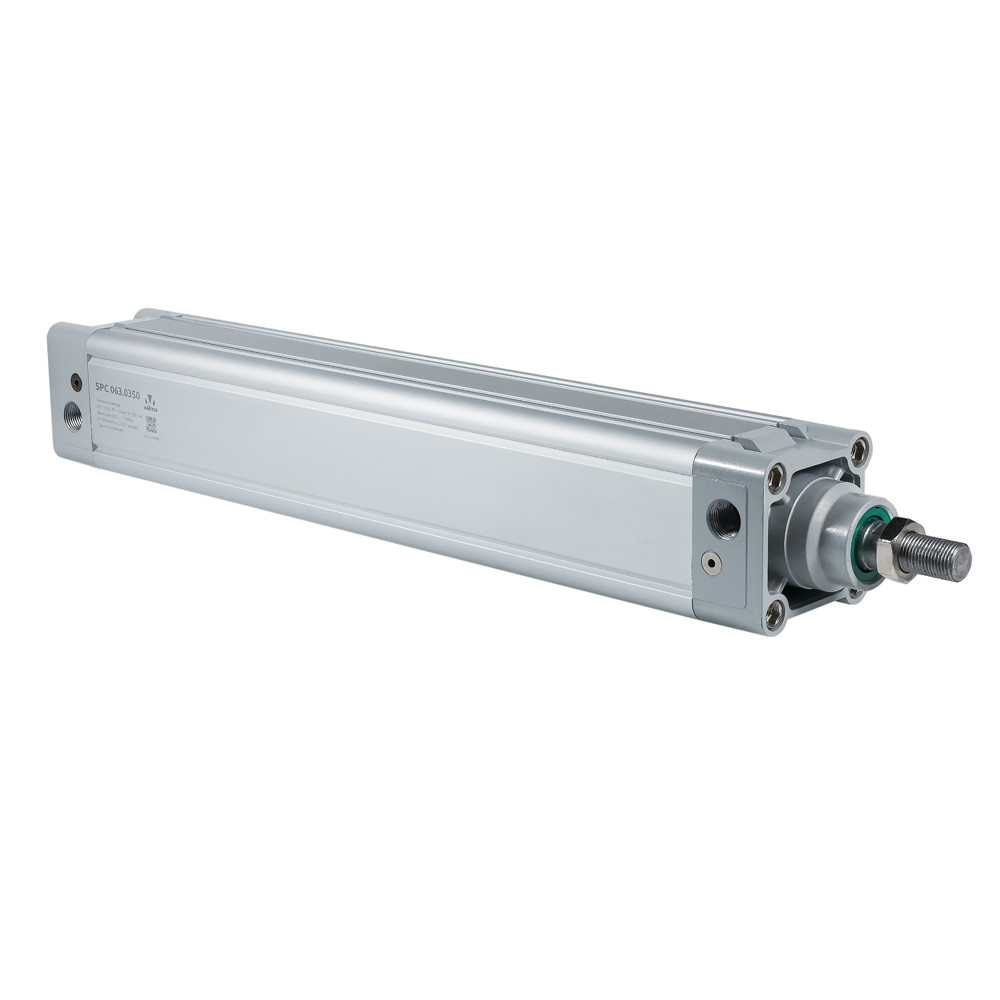

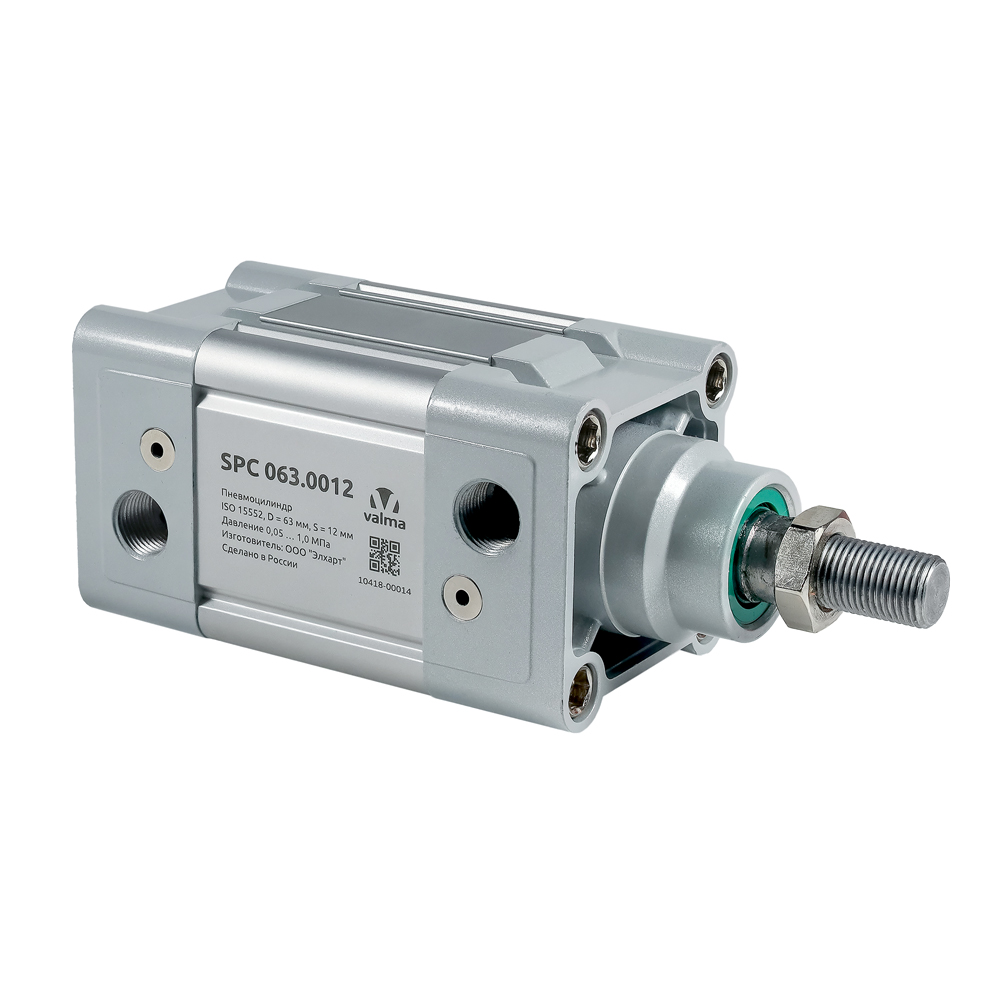

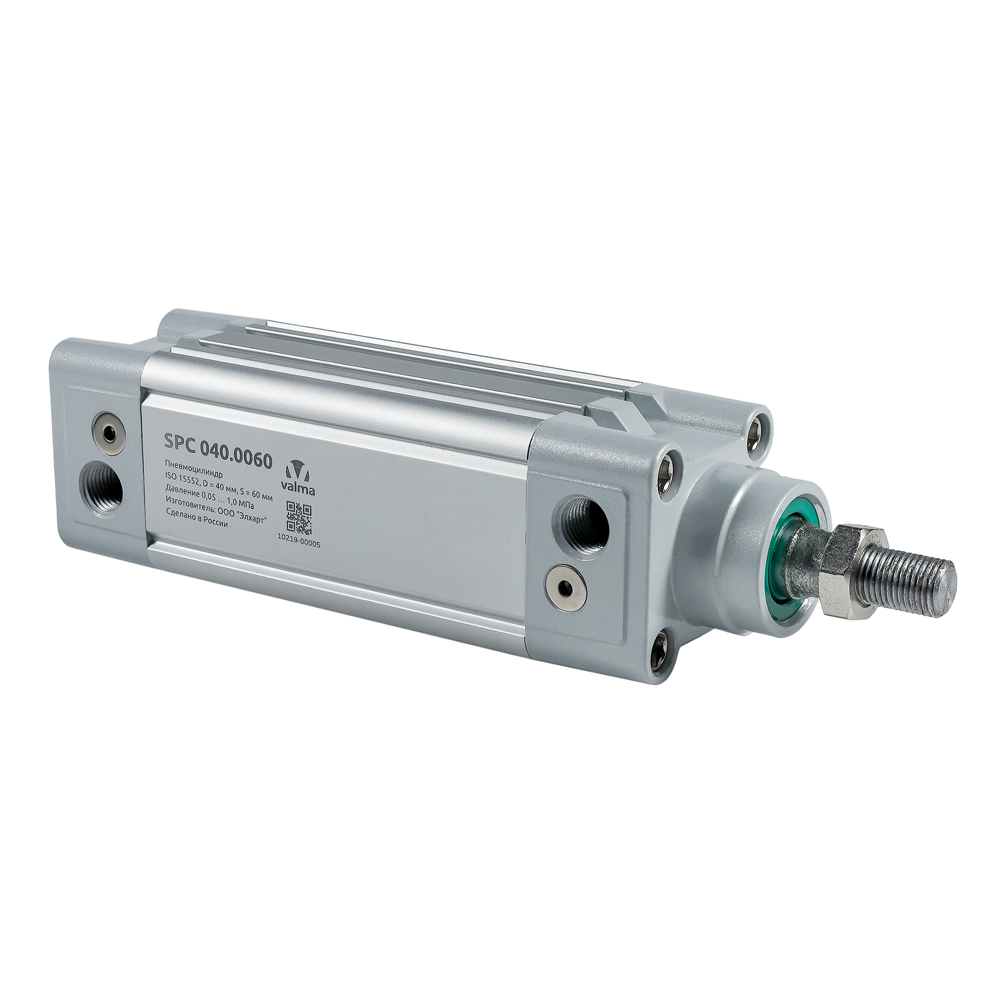

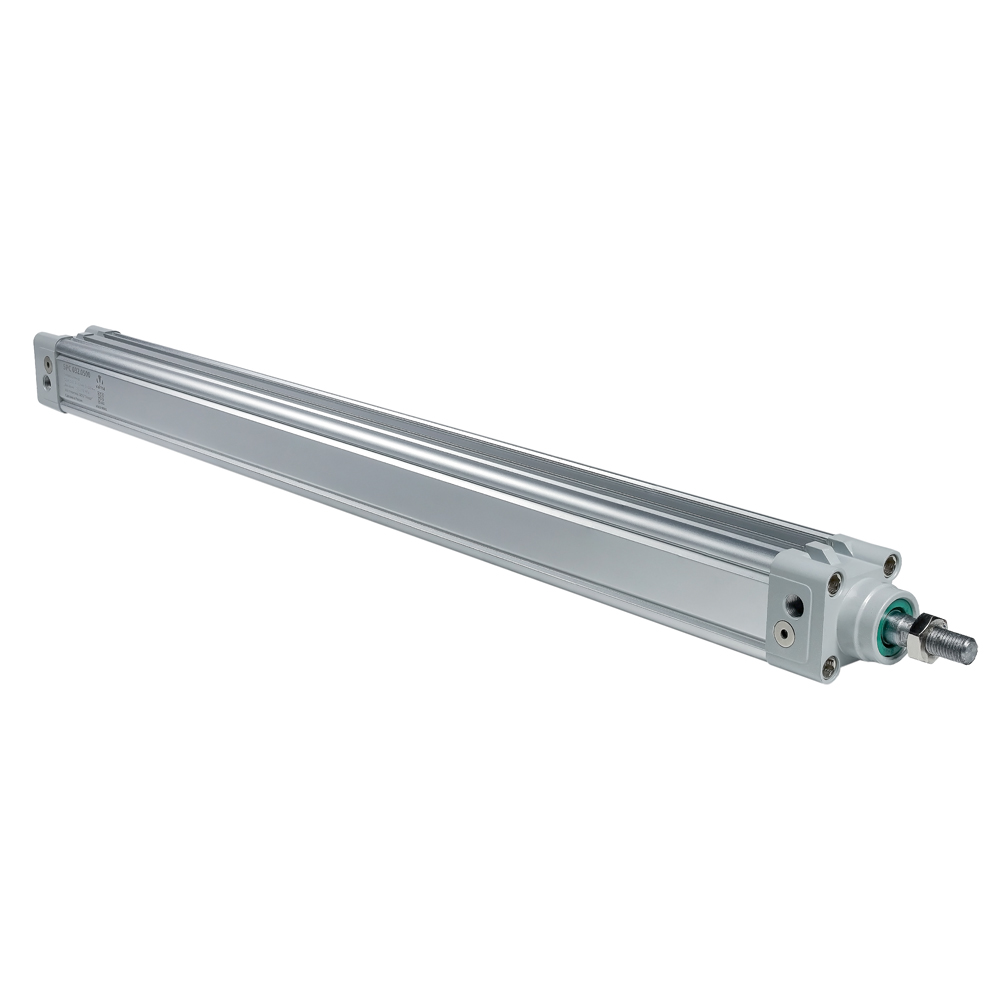

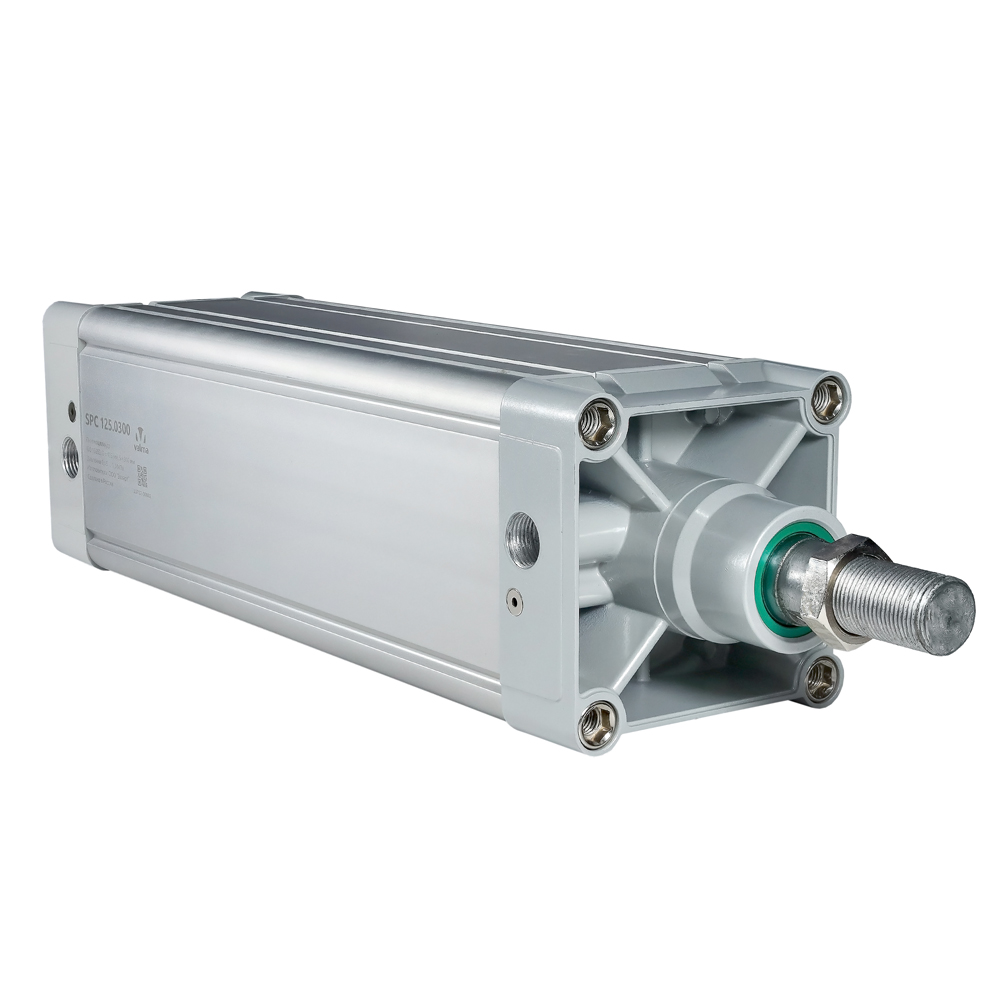

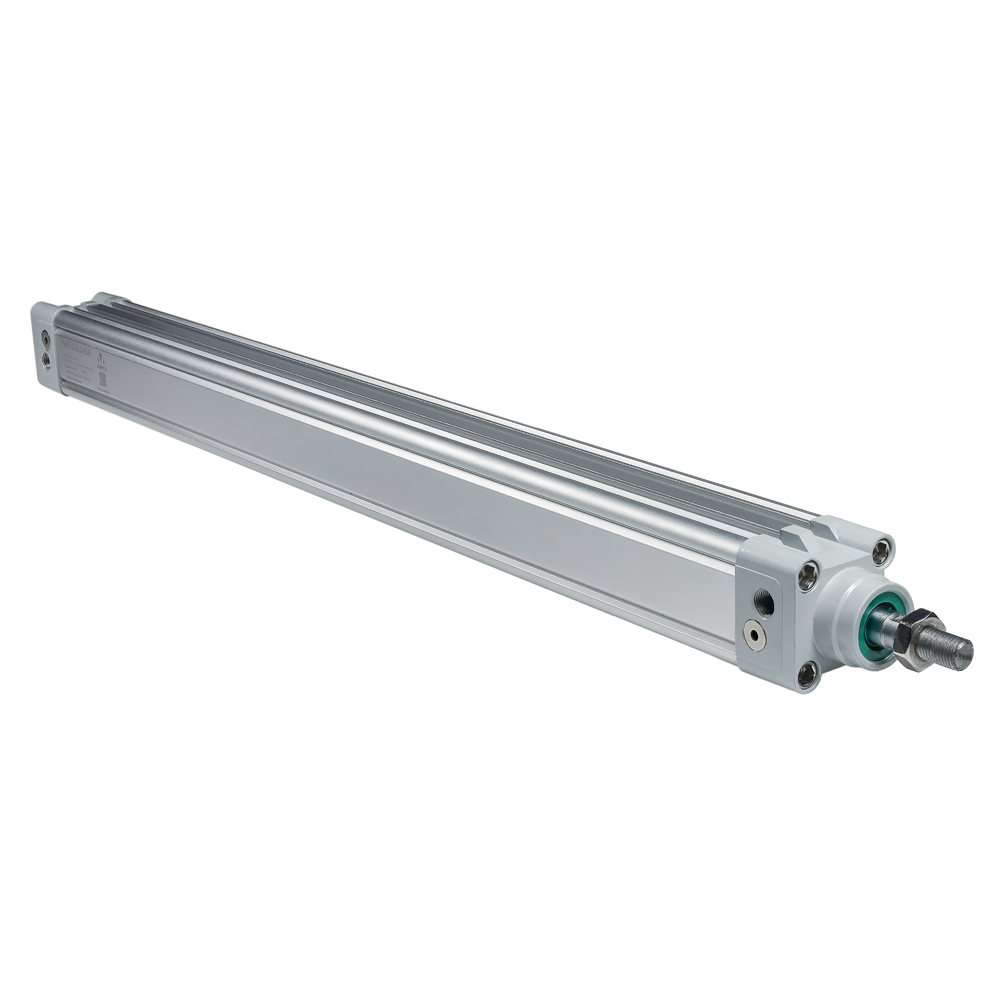

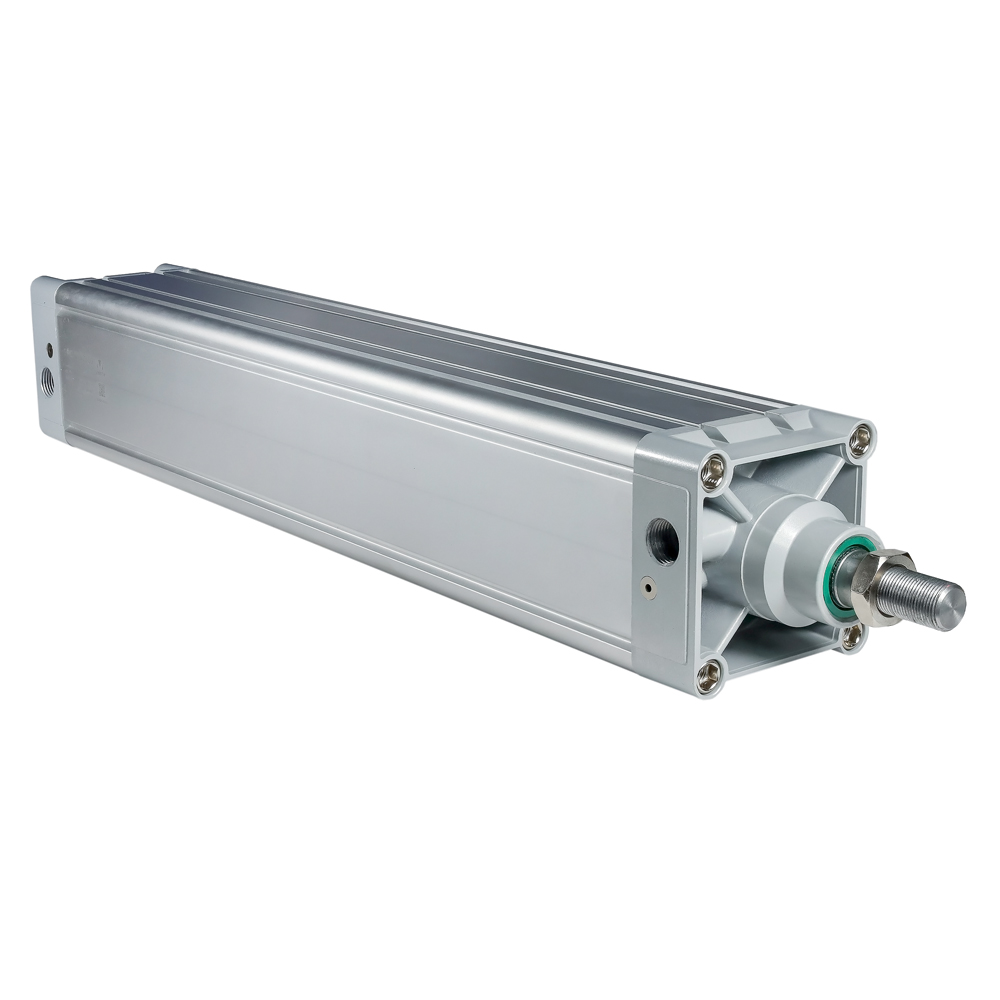

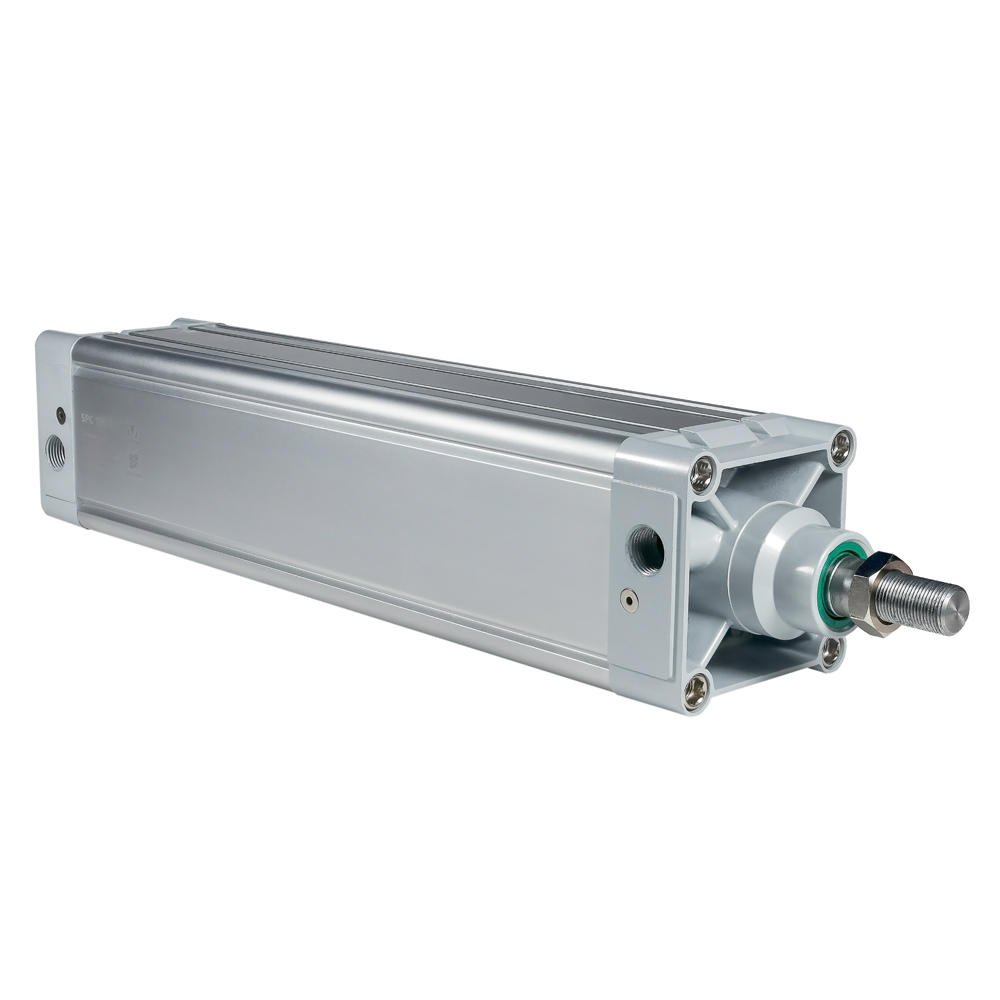

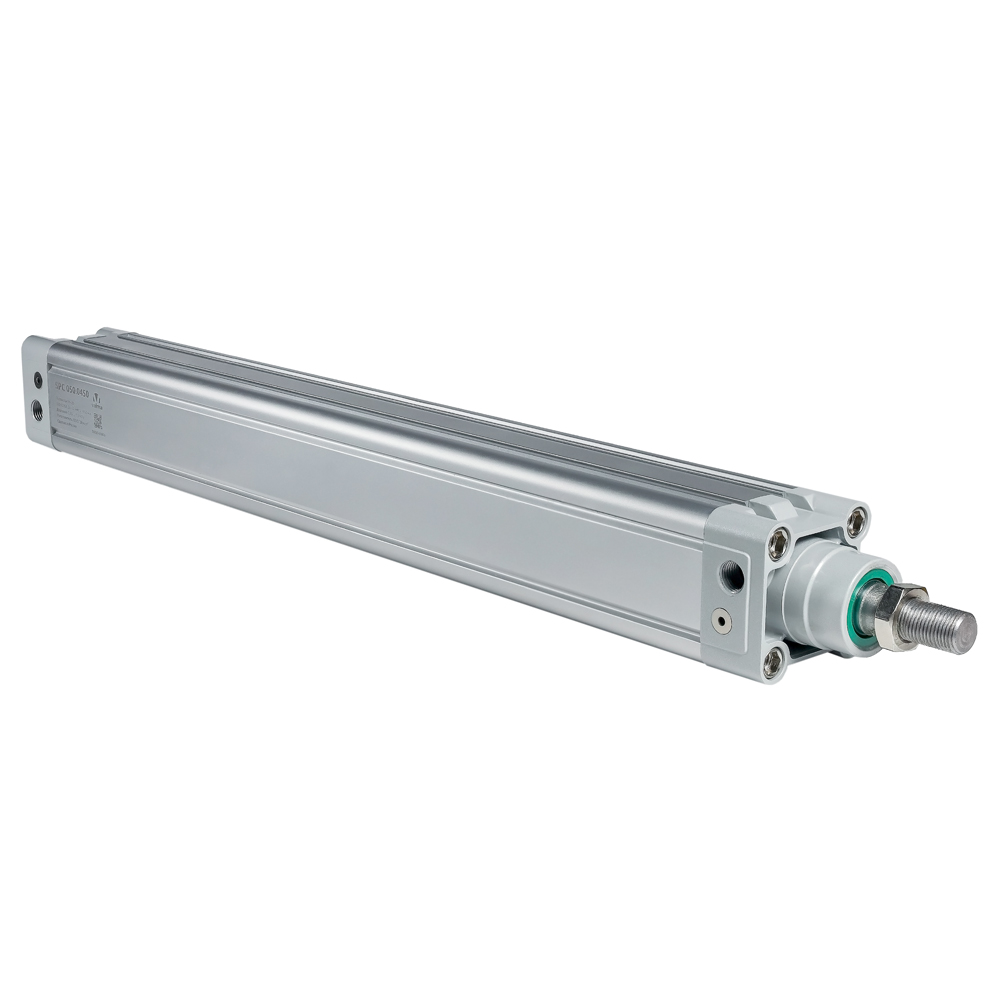

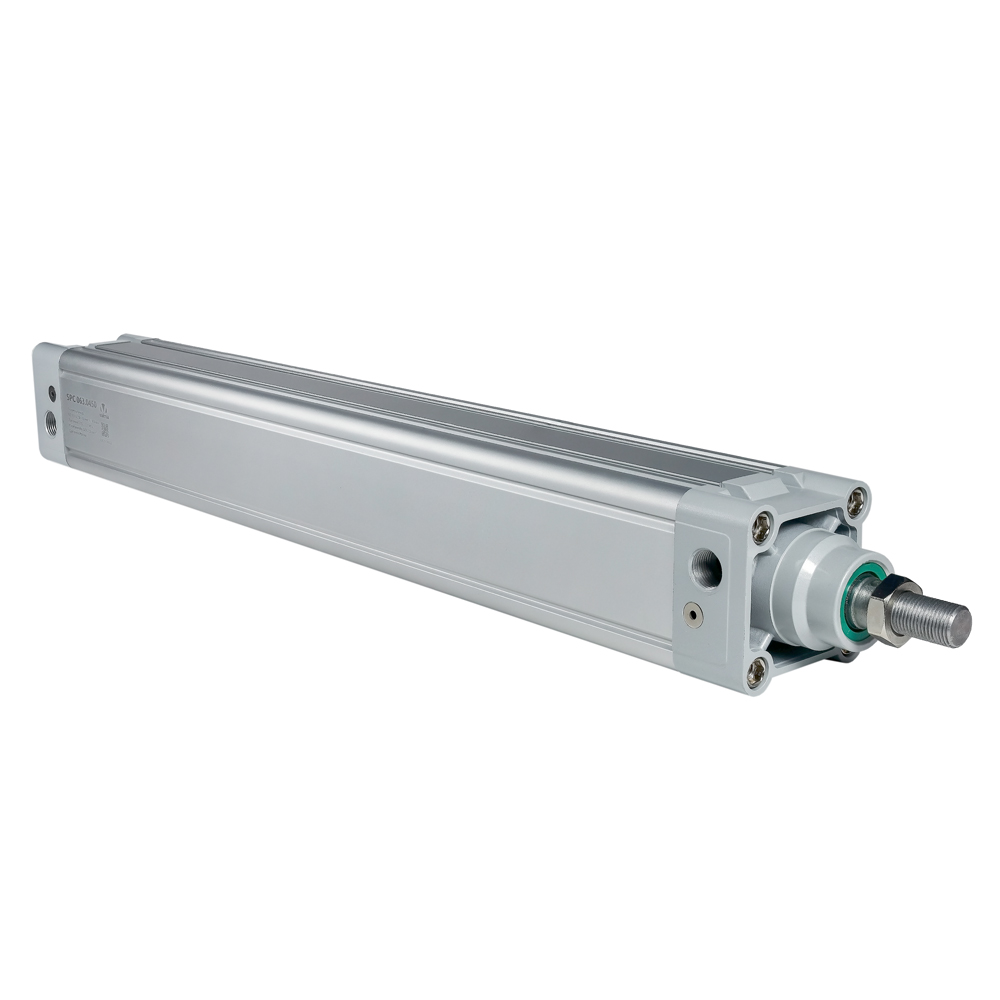

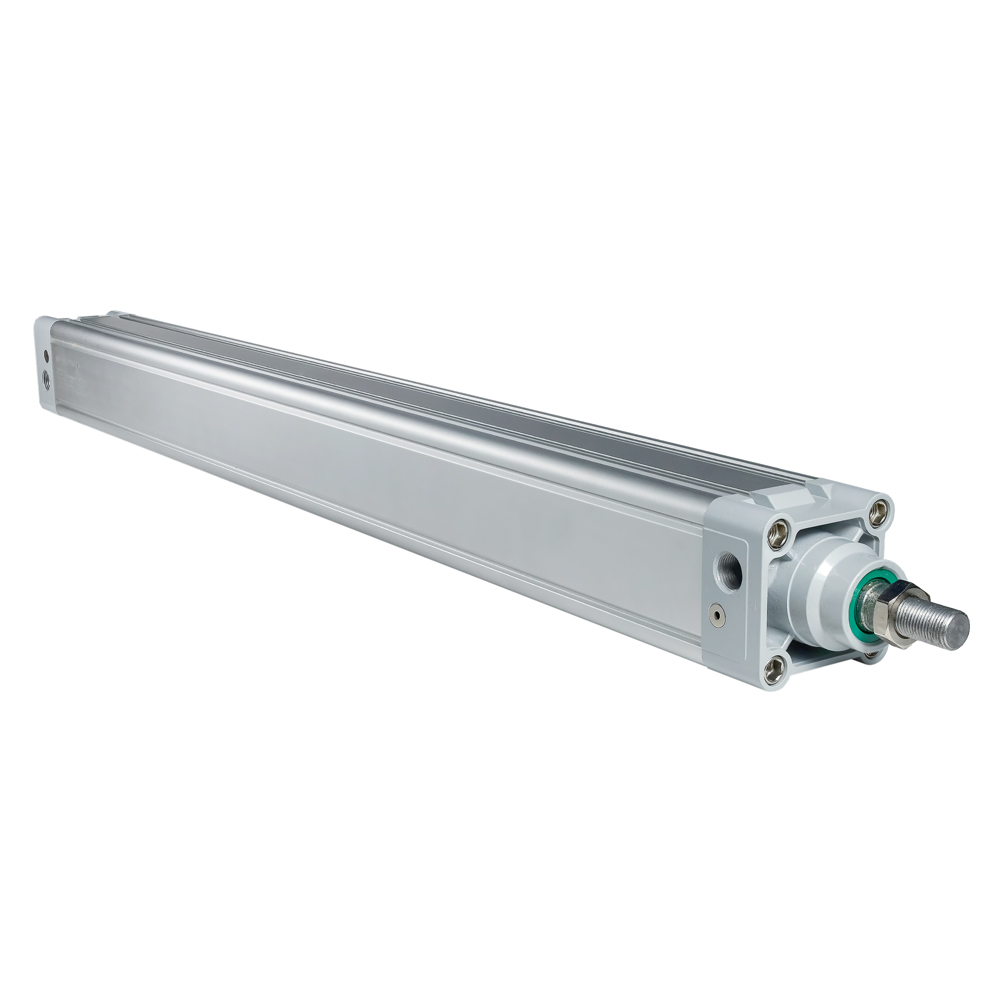

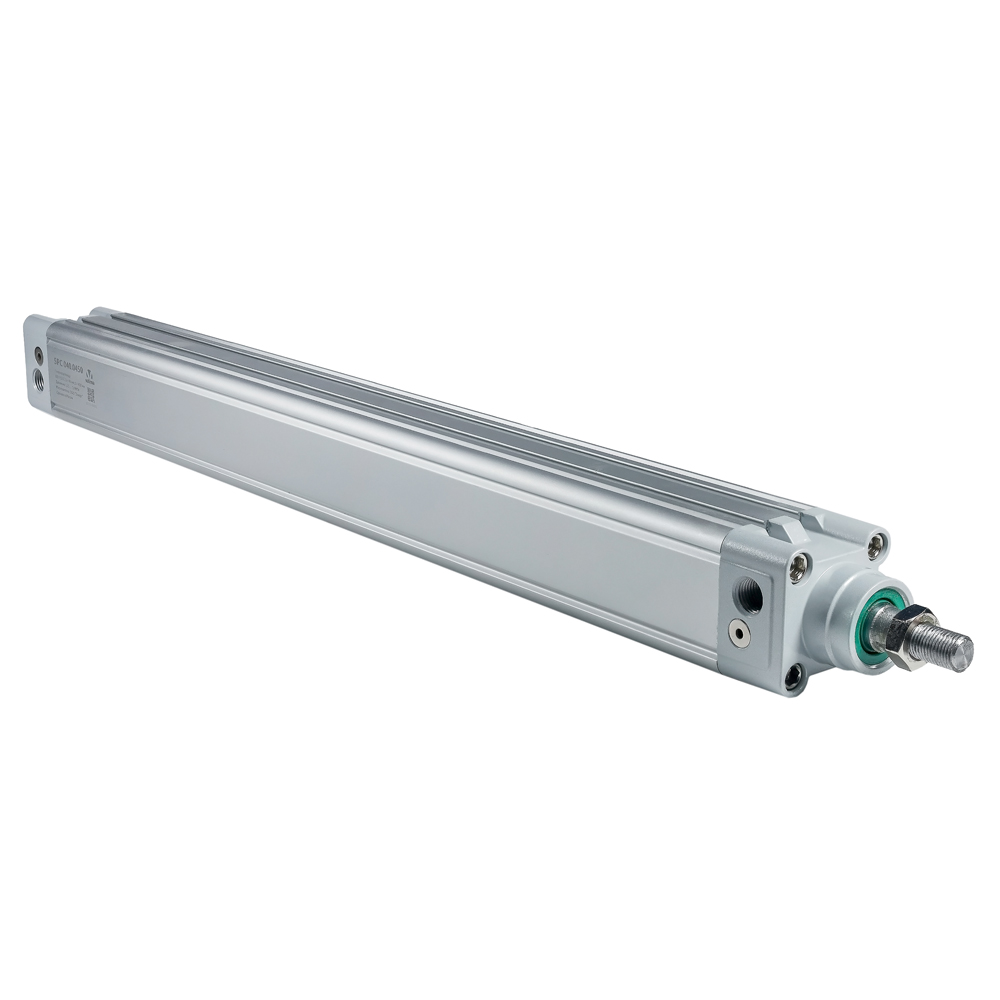

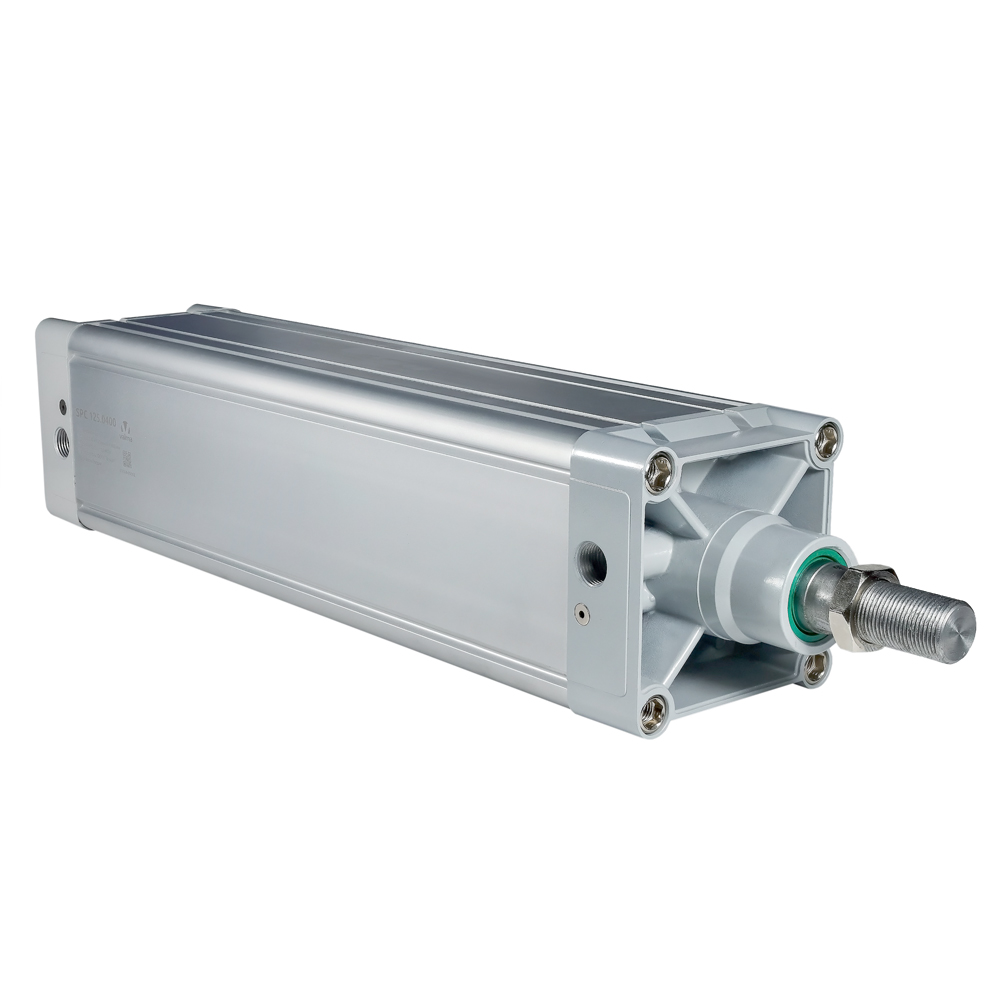

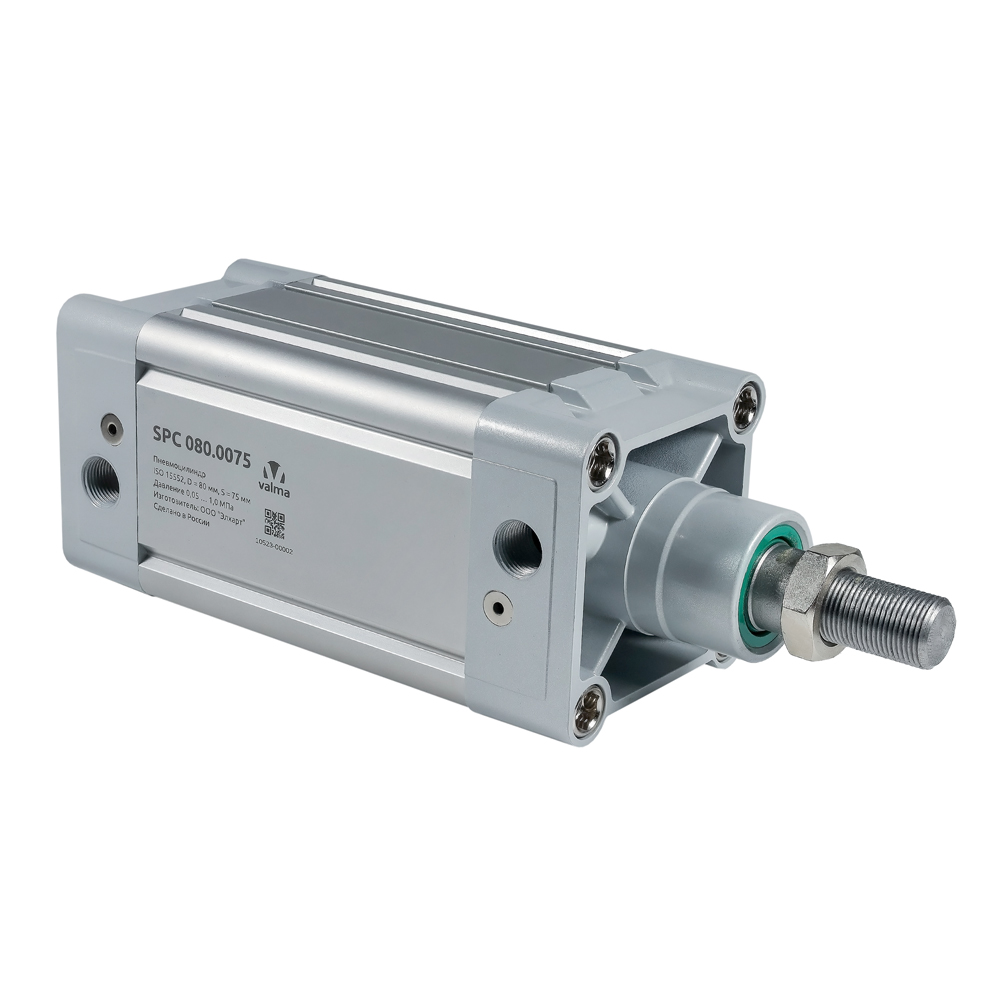

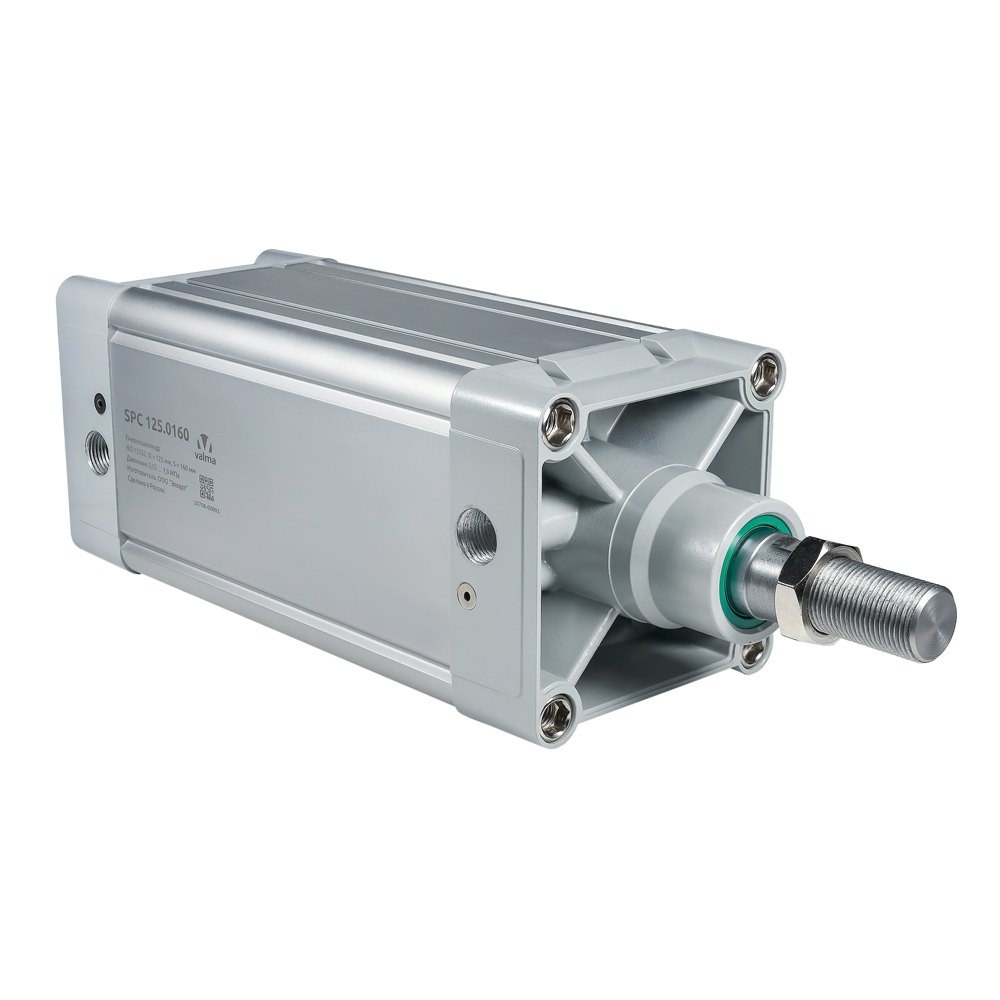

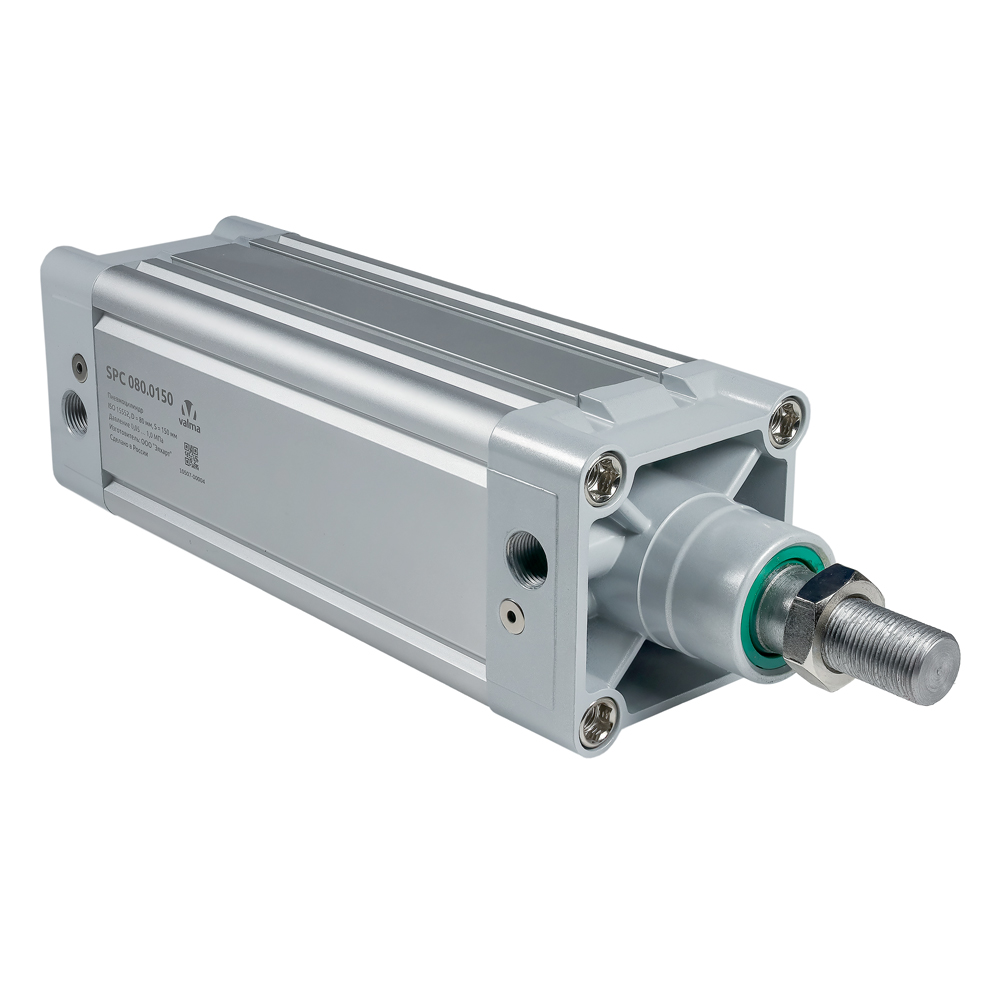

Пневматические цилиндры SPC изготавливаются из экструдированного алюминиевого профиля, что делает их более жесткими по сравнению с цилиндрами, имеющими корпус из алюминиевой трубы. Уплотнения штока и поршня выполнены из полиуретана (PU), что значительно повышает срок службы данных пневмоцилиндров.
Габаритные и присоединительные размеры пневмоцилиндров VALMA серии SPC соответствуют стандарту ISO 15552, что позволяет легко выполнить замену «болт-в-болт», даже если ранее на оборудовании использовались цилиндры другого бренда.
Пневмоцилиндры имеют регулируемое пневматическое демпфирование, которое обеспечивает замедление в конце хода штока и предотвращает удары поршня о головки цилиндра.
Найти дистрибьютораОсобенности пневмоцилиндров серии SPC
- Соответствие стандарту ISO 15552.
- Размерный ряд с диаметром поршня от 32 мм до 125 мм.
- Усилие на штоке от 80 Н (8 кгс) до 14 000 Н (1 400 кгс).
- Магнитное кольцо на поршне для работы с датчиками положения.
- Пазы для датчиков положения с 3-х сторон цилиндра.
- Регулируемое пневматическое демпфирование.
- Полиуретановое уплотнение поршня.
- Большая наработка до отказа.
Состав пневмоцилиндров серии SPC
| № | Описание | Материал |
|---|---|---|
| 1 | Головки | окрашенный алюминиевый сплав |
| 2 | Корпус | анодированный алюминиевый сплав |
| 3 | Поршень | алюминиевый сплав |
| 4 | Шток | хромированная углеродистая сталь |
| 5 | Магнитное кольцо | магнит |
| 6 | Уплотнения штока | PU |
| 7 | Уплотнения поршня | PU |
| 8 | Уплотнения демпфера | NBR |
| 9 | Уплотнительное кольцо головок |
NBR |
| 10 | Винты | сталь |
| 11 | Гайка | сталь |
Технические характеристики пневматических цилиндров SPC стандарта ISO 15552
| Параметр | Значение |
|---|---|
| Стандарт присоединительных размеров | ISO 15552 |
| Диаметр поршня | 32, 40, 50, 63, 80, 100, 125 мм |
| Ход штока | 25…500 мм |
| Рабочая среда | фильтрованный сжатый воздух (смазка не требуется) |
| Рабочее давление | 0,5…10 бар |
| Рабочая температура | -5…+70 °C |
| Демпфирование | регулируемое пневматическое |
| Поршень | с магнитным кольцом для датчиков положения |
| Скорость движения штока | 0,05…1,50 м/с |
Диаграммы
Теоретическое усилие на штоке пневмоцилиндров серии SPC при различном рабочем давлении
При подборе пневмоцилиндров по усилию следует помнить, что теоретическое усилие на штоке цилиндра должно быть больше требуемого:
- в 1,2 раза – в «идеальной ситуации», если в расчете требуемого усилия учтены все нагрузки, силы инерции, трения и другие потери;
- в 1,5 раза – для применений, не требующих быстрого перемещения штока (например, пресса или прижимные балки);
- в 2 раза – для применений, требующих быстрого перемещения штока (например, скоростные упаковочные машины).
Теоретическое усилие на штоке пневмоцилиндра ориентировочно можно определить по графику, показанному ниже.
Значения теоретического усилия пневмоцилиндров, рассчитанные по данным формулам приведены в таблице таблице ниже.
| Диаметр цилиндра, мм |
Направление хода | Теоретическое усилие на штоке, Н (при различных давлениях) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 8 бар | 9 бар | 10 бар | ||
| 32 | прямой обратный |
80 69 |
161 138 |
241 207 |
322 276 |
402 345 |
482 414 |
563 484 |
643 553 |
724 622 |
804 691 |
| 40 | прямой обратный |
125 105 |
251 211 |
376 316 |
502 422 |
628 528 |
754 633 |
879 739 |
1005 844 |
1130 950 |
1256 1055 |
| 50 | прямой обратный |
196 165 |
393 330 |
588 494 |
785 660 |
981 824 |
1178 990 |
1373 1154 |
1570 1320 |
1765 1484 |
1963 1650 |
| 63 | прямой обратный |
311 280 |
623 560 |
934 840 |
1246 1120 |
1558 1401 |
1869 1680 |
2181 1961 |
2493 2240 |
2804 2521 |
3116 2800 |
| 80 | прямой обратный |
502 453 |
1005 907 |
1507 1360 |
2010 1814 |
2512 2266 |
3014 2722 |
3516 3173 |
4019 3629 |
4521 4079 |
5024 4536 |
| 100 | прямой обратный |
785 714 |
1570 1429 |
2355 2143 |
3140 2857 |
3925 3571 |
4710 4286 |
5495 5000 |
6280 5715 |
7065 6428 |
7850 7143 |
| 125 | прямой обратный |
1226 1160 |
2453 2319 |
3679 3479 |
4906 4639 |
6133 5799 |
7359 6959 |
8586 8119 |
9812 9279 |
11039 10439 |
14719 11559 |
Потребление воздуха пневмоцилиндрами серии SPC
Расход сжатого воздуха, потребляемого пневмоцилиндром, разделяют на средний и пиковый. Средний расход воздуха определяет количество сжатого воздуха, потребляемого пневмоцилиндром за длительный промежуток времени. Основываясь на среднем расходе воздуха всех потребителей пневмосистемы осуществляют подбор компрессоров и ресиверов. Пиковый расход воздуха определяет мгновенную потребность пневмоцилиндра в сжатом воздухе. Основываясь на пиковом расходе воздуха осуществляют подбор пневматических трубок, распределительных клапанов и блоков подготовки воздуха.
где P - давление в барах, v - скорость движения штока цилиндра в м/с
Габаритные размеры пневматических цилиндров SPC стандарта ISO 15552
| Диаметр цилиндра | Габаритные размеры, мм | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | C | B | ØD | ØE | ØG | I | J | L | M | N | O | P | Q | ØR | S | V | X | Y | SW1 | SW2 | |
| 32 | 120 | 94 | 26 | 12 | 30 | M10x1,25 | 8 | M6 | 45 | 22 | 16 | 16 | 26 | 5,2 | G1/8" | 4 | 3,3 | 32,5 | 6 | 10 | 6 |
| 40 | 135 | 105 | 30 | 16 | 35 | M12x1,25 | 10 | M6 | 54 | 24 | 20 | 16 | 29,6 | 6 | G1/4" | 4 | 3,6 | 38 | 8 | 13 | 6 |
| 50 | 144 | 106 | 37 | 20 | 40 | M16x1,5 | 10 | M8 | 64 | 32 | 27 | 17 | 30 | 8,5 | G1/4" | 4 | 5,1 | 46,5 | 10 | 17 | 8 |
| 63 | 158 | 121 | 37 | 20 | 45 | M16x1,5 | 10 | M8 | 75 | 32 | 27 | 17 | 35,5 | 10 | G3/8" | 4 | 6,6 | 56,5 | 12,4 | 17 | 8 |
| 80 | 174 | 128 | 46 | 25 | 45 | M20x1,5 | 10 | M10 | 93 | 40 | 34,5 | 17 | 36 | 8 | G3/8" | 4 | 10,5 | 72 | 12,5 | 22 | 10 |
| 100 | 189 | 138 | 51 | 25 | 55 | M20x1,5 | 12,5 | M10 | 110 | 40 | 38 | 17 | 39 | 10 | G1/2" | 4 | 8 | 89 | 11,8 | 22 | 10 |
| 125 | 223 | 160 | 65 | 32 | 60 | M27x2 | 10 | M12 | 134 | 54 | 46 | 22 | 44,7 | 8 | G1/2" | 6 | 14 | 110 | 13 | 28 | 12 |
Весь модельный ряд
SPC 032.0025
Пневмоцилиндр D = 32 мм, S = 25 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0040
Пневмоцилиндр D = 32 мм, S = 40 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0050
Пневмоцилиндр D = 32 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0080
Пневмоцилиндр D = 32 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0100
Пневмоцилиндр D = 32 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0125
Пневмоцилиндр D = 32 мм, S = 125 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0150
Пневмоцилиндр D = 32 мм, S = 150 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0160
Пневмоцилиндр D = 32 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0200
Пневмоцилиндр D = 32 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0250
Пневмоцилиндр D = 32 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0300
Пневмоцилиндр D = 32 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 032.0400
Пневмоцилиндр D = 32 мм, S = 400 мм, по стандарту ISO 15552, магнитный, порты G 1/8", резьба на штоке M10x1.25, уплотнения поршня и штока PU
SPC 040.0025
Пневмоцилиндр D = 40 мм, S = 25 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0050
Пневмоцилиндр D = 40 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0080
Пневмоцилиндр D = 40 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0100
Пневмоцилиндр D = 40 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0150
Пневмоцилиндр D = 40 мм, S = 150 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0160
Пневмоцилиндр D = 40 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0200
Пневмоцилиндр D = 40 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0250
Пневмоцилиндр D = 40 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 040.0300
Пневмоцилиндр D = 40 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M12x1.25, уплотнения поршня и штока PU
SPC 050.0025
Пневмоцилиндр D = 50 мм, S = 25 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0050
Пневмоцилиндр D = 50 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0080
Пневмоцилиндр D = 50 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0100
Пневмоцилиндр D = 50 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0125
Пневмоцилиндр D = 50 мм, S = 125 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0150
Пневмоцилиндр D = 50 мм, S = 150 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0160
Пневмоцилиндр D = 50 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0200
Пневмоцилиндр D = 50 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0250
Пневмоцилиндр D = 50 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0300
Пневмоцилиндр D = 50 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0400
Пневмоцилиндр D = 50 мм, S = 400 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 050.0500
Пневмоцилиндр D = 50 мм, S = 500 мм, по стандарту ISO 15552, магнитный, порты G 1/4", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0025
Пневмоцилиндр D = 63 мм, S = 25 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0050
Пневмоцилиндр D = 63 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0080
Пневмоцилиндр D = 63 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0100
Пневмоцилиндр D = 63 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0125
Пневмоцилиндр D = 63 мм, S = 125 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0150
Пневмоцилиндр D = 63 мм, S = 150 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0160
Пневмоцилиндр D = 63 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0200
Пневмоцилиндр D = 63 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0250
Пневмоцилиндр D = 63 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0300
Пневмоцилиндр D = 63 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0400
Пневмоцилиндр D = 63 мм, S = 400 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 063.0500
Пневмоцилиндр D = 63 мм, S = 500 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M16x1.5, уплотнения поршня и штока PU
SPC 080.0050
Пневмоцилиндр D = 80 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 080.0080
Пневмоцилиндр D = 80 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 080.0100
Пневмоцилиндр D = 80 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 080.0160
Пневмоцилиндр D = 80 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 080.0250
Пневмоцилиндр D = 80 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 080.0300
Пневмоцилиндр D = 80 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 3/8", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0050
Пневмоцилиндр D = 100 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0100
Пневмоцилиндр D = 100 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0125
Пневмоцилиндр D = 100 мм, S = 125 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0150
Пневмоцилиндр D = 100 мм, S = 150 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0160
Пневмоцилиндр D = 100 мм, S = 160 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0200
Пневмоцилиндр D = 100 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0250
Пневмоцилиндр D = 100 мм, S = 250 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0300
Пневмоцилиндр D = 100 мм, S = 300 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 100.0400
Пневмоцилиндр D = 100 мм, S = 400 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M20x1.5, уплотнения поршня и штока PU
SPC 125.0050
Пневмоцилиндр D = 125 мм, S = 50 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M27x2, уплотнения поршня и штока PU
SPC 125.0100
Пневмоцилиндр D = 125 мм, S = 100 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M27x2, уплотнения поршня и штока PU
SPC 125.0200
Пневмоцилиндр D = 125 мм, S = 200 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M27x2, уплотнения поршня и штока PU
SPC 125.0500
Пневмоцилиндр D = 125 мм, S = 500 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M27x2, уплотнения поршня и штока PU
SPC 125.0080
Пневмоцилиндр D = 125 мм, S = 80 мм, по стандарту ISO 15552, магнитный, порты G 1/2", резьба на штоке M27x2, уплотнения поршня и штока PU
