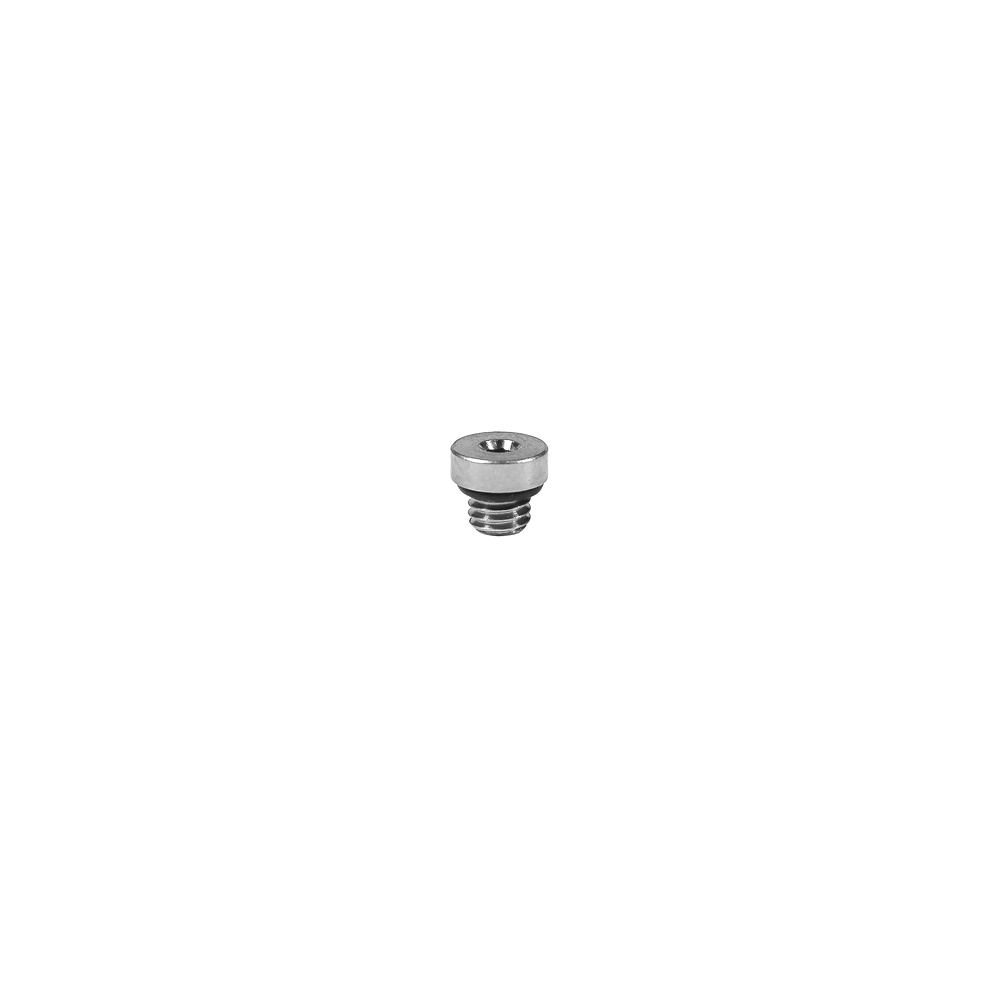

SM-PM: резьбовые заглушки НР (наруж. резьба)
Фитинги серии SM используются повсеместно в пневматических и гидравлических системах для осуществления резьбовых соединений различных элементов системы между собой. В описании фитингов из данной серии используются общепринятые сокращения: НР — наружная резьба, ВР — внутренняя резьба. Кроме этого, применяются привычные «сантехнические» наименования стандартных элементов:
- муфта — соединитель ВР-ВР, резьбы одного типоразмера
- муфта переходная — переходник ВР-ВР, резьбы разного типоразмера
- ниппель — соединитель НР-НР, резьбы одного типоразмера
- ниппель переходной — переходник НР-НР, резьбы разного типоразмера
- футорка — переходник НР-ВР, типоразмер наружной резьбы больше типоразмера внутренней резьбы
- переходник с ребордой — переходник НР-ВР, типоразмер наружной резьбы меньше типоразмера внутренней резьбы
Технические характеристики фитингов серии SM
| Параметр | Значение |
|---|---|
| Области применения | пневматические и гидравлические системы |
| Параметры рабочей среды | |
| Рабочее давление | до 60 бар |
| Вакуум | до −1 бар |
| Рабочая температура | -50…+150 °C |
| Материалы | |
| Корпус | никелированная латунь |
Габаритные размеры фитинга серии SM-PM
Резьбовая заглушка НР (наружняя резьба)
| Код SM | G | H | L | L1 | A | SW |
|---|---|---|---|---|---|---|
| SM-PM-M5-00 | M5 | 4 | 6,5 | 2,5 | 7,5 | 2 |
| SM-PM-G18-00 | G1/8 | 5,5 | 8 | 4 | 14 | 4 |
| SM-PM-G14-00 | G1/4 | 6,5 | 9 | 5,5 | 17 | 6 |
| SM-PM-G38-00 | G3/8 | 7,5 | 10 | 6 | 20 | 8 |
| SM-PM-G12-00 | G1/2 | 9 | 11,5 | 7 | 24 | 10 |
| Код SM | R | H | L | SW |
|---|---|---|---|---|
| SM-PM-R18-00 | R1/8 | 4,5 | 7,5 | 5 |
| SM-PM-R14-00 | R1/4 | 6 | 10 | 6 |
| SM-PM-R38-00 | R3/8 | 6,5 | 11 | 8 |
| SM-PM-R12-00 | R1/2 | 7,5 | 13 | 10 |
Весь модельный ряд
SM-PM-G18-00
Фитинг резьбовой заглушка НР, G 1/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...60) бар, корпус - никел.латунь, уплотнение - NBR
SM-PM-G14-00
Фитинг резьбовой заглушка НР, G 1/4 (наруж.резьба), T=(-20...+80)°C, P=(-1...60) бар, корпус - никел.латунь, уплотнение - NBR
SM-PM-G38-00
Фитинг резьбовой заглушка НР, G 3/8 (наруж.резьба), T=(-20...+80)°C, P=(-1...60) бар, корпус - никел.латунь, уплотнение - NBR
SM-PM-G12-00
Фитинг резьбовой заглушка НР, G 1/2 (наруж.резьба), T=(-20...+80)°C, P=(-1...60) бар, корпус - никел.латунь, уплотнение - NBR
SM-PM-R18-00
Фитинг резьбовой заглушка НР, R 1/8 (наруж.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
SM-PM-R14-00
Фитинг резьбовой заглушка НР, R 1/4 (наруж.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
SM-PM-R38-00
Фитинг резьбовой заглушка НР, R 3/8 (наруж.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
SM-PM-R12-00
Фитинг резьбовой заглушка НР, R 1/2 (наруж.резьба), T=(-50...+150)°C, P=(-1...60) бар, корпус - никел.латунь
