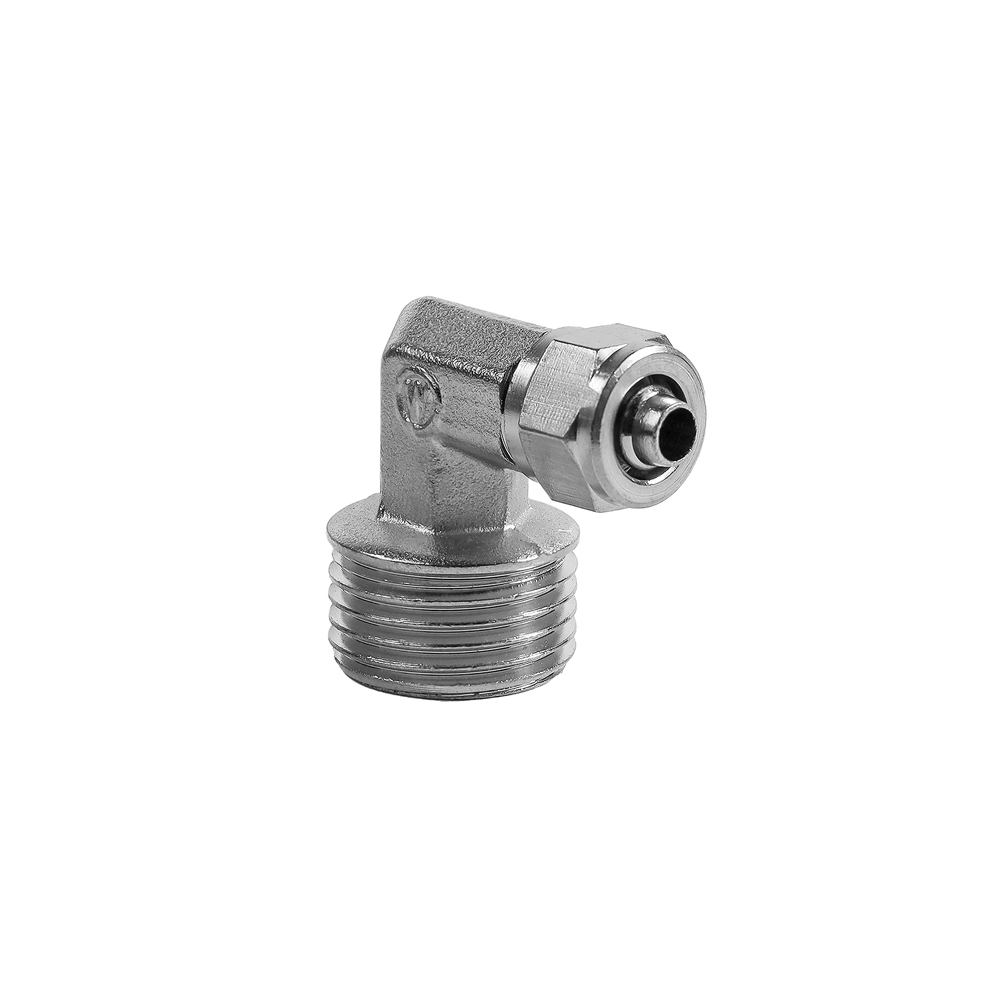

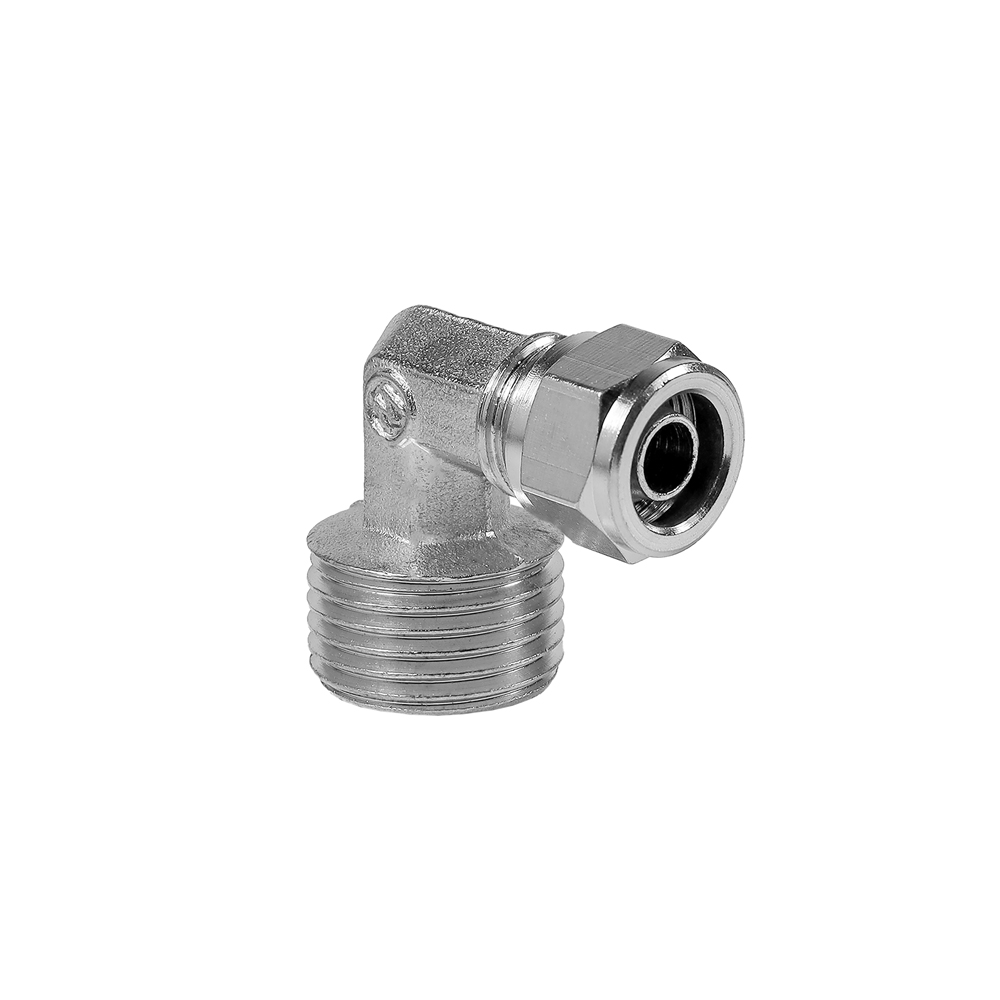

NM-AL: фитинги угловые с накидной гайкой, трубка – наруж. резьба

Серия NM – пневматические фитинги с накидной гайкой. По сравнению с фитингами с цанговым зажимом, данная серия фитингов требует больше времени на установку и извлечение пневмотрубки, но имеет более простую конструкцию.

Пневматические фитинги серии NM предназначены для подключения пневмотрубок к пневматическим цилиндрам, распределительным клапанам и другим элементам пневмосистем, а также для соединения пневматических трубок между собой.

Найти ближайшего дистрибьютора

Особенности фитингов серии NM

По сравнению с фитингами с цанговым зажимом, фитинги с накидной гайкой обладают следующими особенностями:

  • конструктивно более простое соединение;
  • непосредственное уплотнение трубки и фитинга без применения других материалов;
  • имеются ограничения на толщину стенки трубки;
  • повышенное время монтажа и демонтажа;
  • расширенный диапазон рабочих температур: -40...+220 °С;
  • повышенное рабочее давление: до 25 бар.

Присоединение трубки к фитингу осуществляется с помощью соединения с накидной гайкой. Данное соединение обладает наиболее простой конструкцией по сравнению с другими соединениями пневмофитингов. В фитингах данной серии уплотнение соединения осуществляется непосредственно прижимом пневмотрубки к штуцеру фитинга с помощью накидной гайки. Фитинги целиком выполнены из металла, за счет этого они имеют расширенный диапазон рабочих температур и увеличенное максимальное давление. Однако, в отличие от фитингов с цанговым зажимом, для фитингов с накидной гайкой нормируется как наружный, так и внутренний диаметр подключаемый пневмотрубки.

Соединение фитингами с накидной гайкой
Соединение фитингами с накидной гайкой

Для присоединения трубки необходимо:

  • Снять накидную гайку с фитинга
  • Надеть гайку на пневмотрубку
  • Надеть трубку с гайкой на штуцер фитинга
  • Закрутить накидную гайку

Для извлечения трубки:

  • Выкрутить накидную гайку
  • Снять трубку со штуцера фитинга

Состав фитингов серии NM

Фитинг серии MN в разрезе
Состав фитинга NM

Технические характеристики фитингов серии NM

Параметр Значение
Области применения пневматические системы с фильтрованным воздухом
Параметры рабочей среды
Рабочее давление до 25 бар
Вакуум до −1 бар
Оптимальное давление 6 бар
Рабочая температура -40…+220 °C
Материалы
Фитинг никелированная латунь
Прочие характеристики
Тип соединения резьбовое / накидная гайка
Рекомендуемые пневмотрубки полиуретановые PU, полиамидные PA, фторопластовые PTFE
