Модель	VVG-EA-01-12		VVG-EA-02-16
Рабочий газ	Воздух*
Удаляемый газ	Воздух*
Давление рабочего газа	от 1 до 10 бар (от 0,1 до 1,0 МПа)
Номинальное (рекомендуемое) давление рабочего газа	6 бар (0,6 МПа)
Расход рабочего газа при номинальном давлении	до 120 норм.л/мин		до 220 норм.л/мин
Допустимое давление удаляемого газа	от 0 до -0,95 бар (от 0 до -95 кПа)
Максимальный уровень создаваемого (поддерживаемого) вакуума	-0,85 бар (-85 кПа)
Максимальный расход удаляемого газа при номинальном давлении рабочего газа	до 80 норм.л/мин		до 160 норм.л/мин
Уровень звукового излучения LpWSA по ГОСТ 31336	переходный режим (во время откачки воздуха)	установившийся режим (макс. уровень вакуума)	переходный режим (во время откачки воздуха)	установившийся режим (макс. уровень вакуума)
— без глушителя — с комплектным глушителем	не более 88 дБА не более 78 дБА	не более 84 дБА не более 68 дБА	не более 94 дБА не более 78 дБА	не более 90 дБА не более 68 дБА
Рабочая температура	от -20 до +80 °С
Срок службы	10 лет

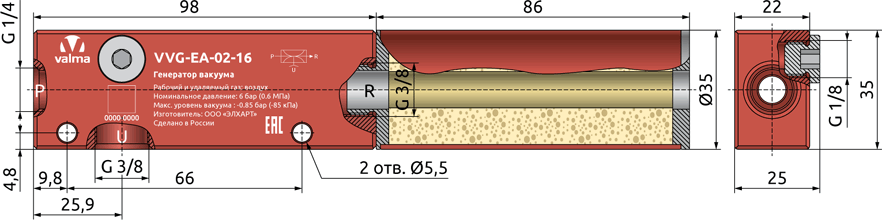

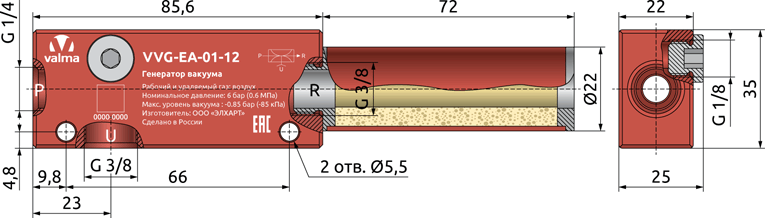

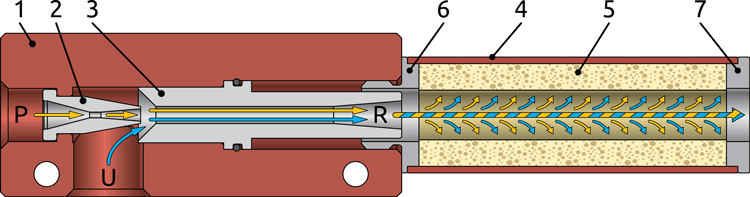

Материалы основных деталей генератора
Материал корпуса	алюминиевый сплав
Материал сопла	алюминиевый сплав
Материал диффузора	алюминиевый сплав
Материал уплотнений	NBR

* – Для корректной работы генератора вакуума не требуется специальная очистка рабочего и откачиваемого газа. Однако, в этих газах не должно содержаться крупных твердых частиц или капель жидкостей, способных вызвать засорение генератора вакуума.

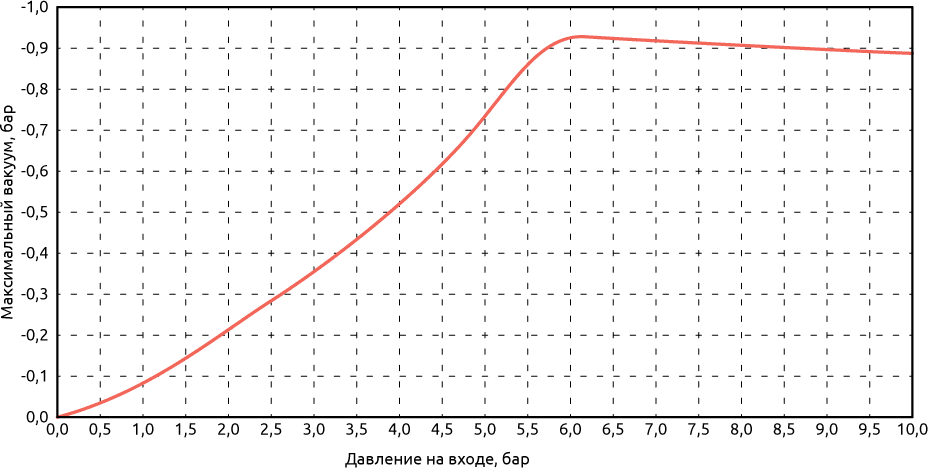

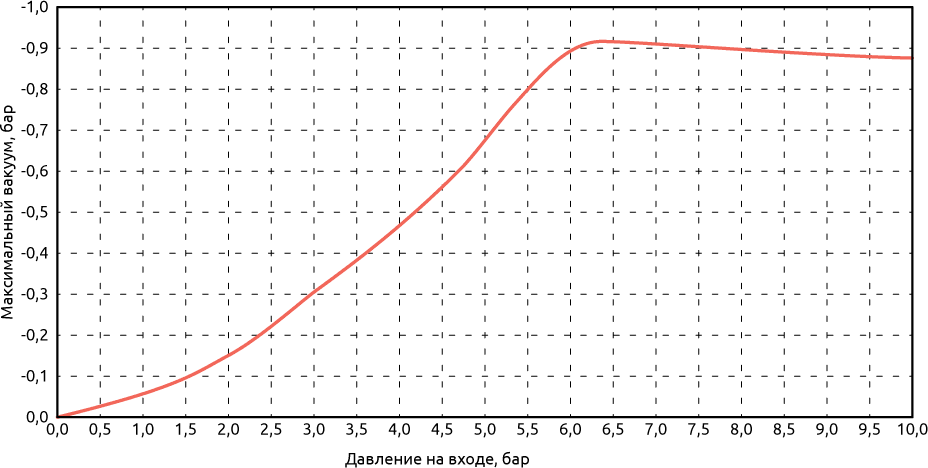

Максимальный уровень вакуума

---

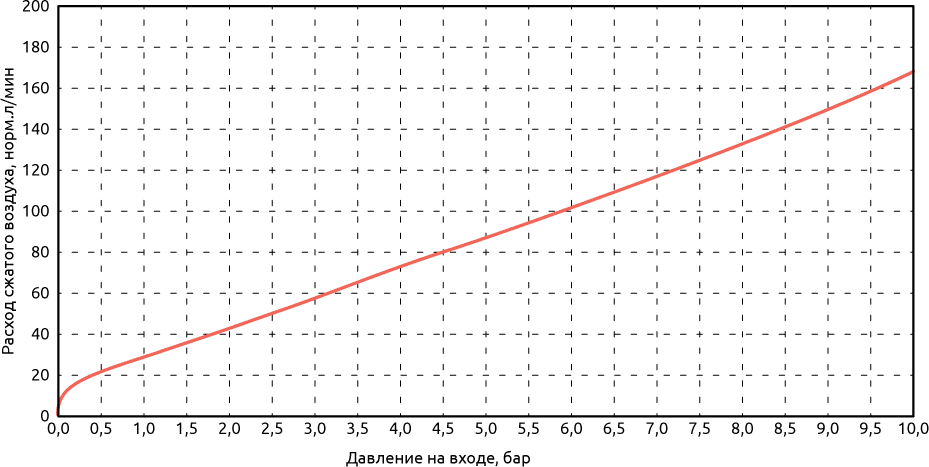

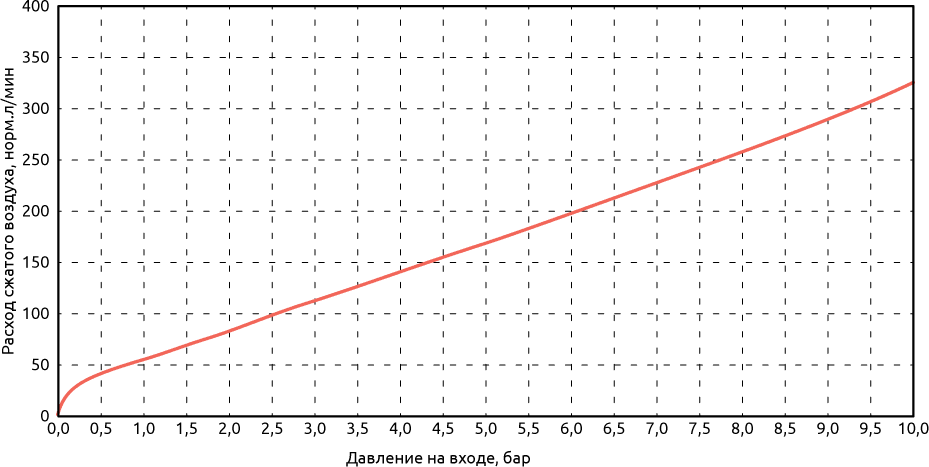

Потребление сжатого воздуха

Потребление сжатого воздуха генератором вакуума изменяется в зависимости от давления на входе. Чем больше давление на входе, тем большее количество воздуха требуется генератору вакуума для работы. Максимальному уровню вакуума соответствует давление сжатого воздуха 6 бар (см. графики выше), увеличение давления сжатого воздуха выше 6 бар приводит только лишь к увеличению потребления сжатого воздуха, но не приводит к увеличению уровня вакуума или расхода газа по вакуумной линии. Таким образом, увеличение давления сжатого воздуха выше 6 бар приводит к уменьшению эффективности работы генератора вакуума и является нецелесообразным.

---

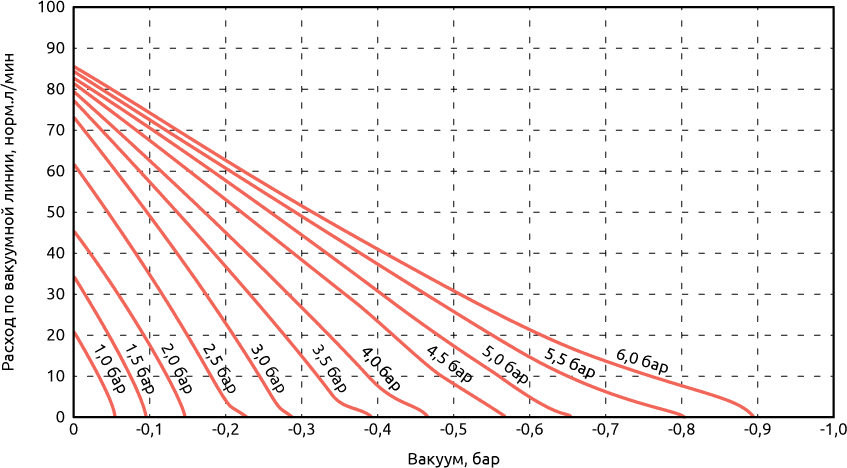

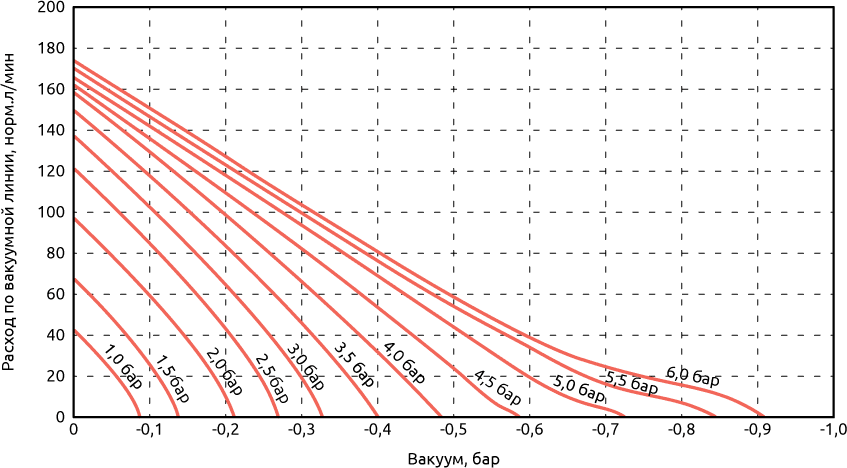

Расход вакуума

Расход газа по вакуумной линии, обеспечиваемый генератором вакуума зависит от давления сжатого воздуха, подаваемого на вход генератора вакуума, и от текущего уровня вакуума. Максимальный расход вакуума обеспечивается при давлении сжатого воздуха 6 бар и при нулевом уровне вакуума (начальный момент откачки). По мере увеличения уровня вакуума (откачки воздуха через вакуумный порт) расход по вакуумной линии падает. Уменьшение расхода по вакуумной линии продолжается до достижения максимального уровня вакуума (который способен создать генератор). По достижении максимального уровня вакуума расход по вакуумной линии падает до нуля.

В связи с тем, что расход по вакуумной линии изменяется в зависимости от текущего уровня вакуума, часто для расчетов удобнее использовать удельное время откачки вместо расхода по вакуумной линии. Информация об удельном времени откачки описана ниже.

---

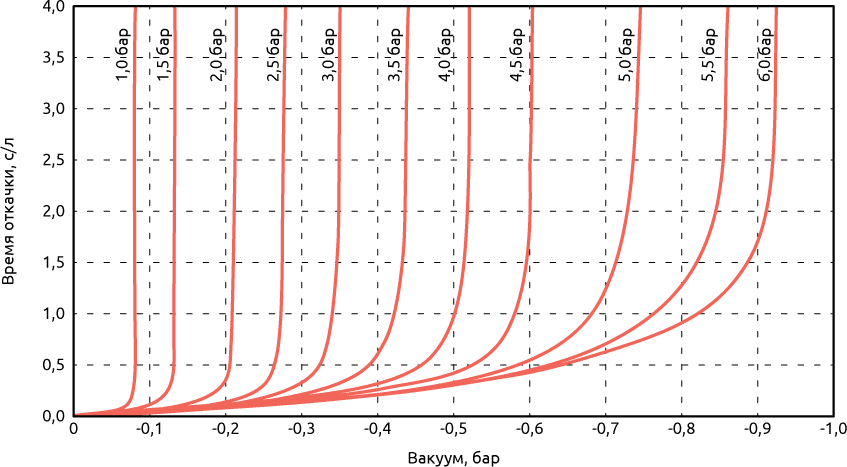

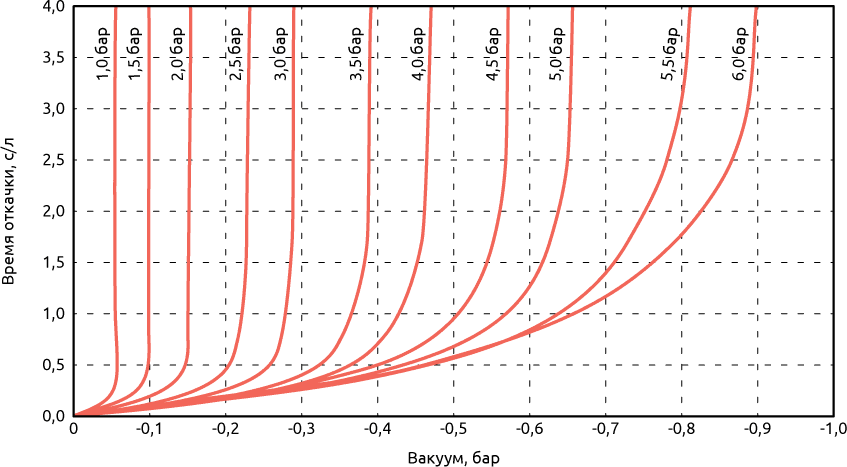

Удельное время откачки

Параметр удельного времени откачки тесно связан с расходом газа по вакуумной линии. Величина данного параметра, по сути, характеризует тот же физический процесс, но в иных единицах и условиях измерения.

Удельное время откачки представляет из себя время, которое требуется генератору вакуума для создания определенного уровня вакуума (при определенном давлении сжатого воздуха на входе) в условиях, когда внутренний объем устройств, подключенных к вакуумному порту составляет один литр. Удельное время откачки измеряется в секундах на литр (с/л) и представляется в виде графика.

Для того, чтобы определить какое время потребуется генератору вакуума для создания того или иного вакуума в закрытом объеме, требуется:

1. найти на горизонтальной оси графика требуемый уровень вакуума;
2. в рабочей области графика выбрать линию, соответствующую фактическому давлению сжатого воздуха на входе в генератор вакуума;
3. подняться от горизонтальной оси вертикально вверх от требуемого уровня вакуума (п.1) до пересечения с выбранной линией (п.2);
4. от точки пересечения проследовать влево до вертикальной оси, с которой считать величину удельного времени откачки в секундах на литр (с/л);
5. умножить полученное время на внутренний объем устройств (выраженный в литрах), подключенных к вакуумному порту генератора;
6. полученное время (в секундах) соответствует расчетному времени достижения требуемого уровня вакуума.

---
