ASV-POS-V1: клапан запорно-регулирующий с позиционером

Клапаны серии ASV-POS-V1 являются запорно-регулирующими клапанами с позиционером и пневмоприводом.

Данные клапаны предназначены для перекрытия потока и регулирования расхода различных сред, таких как вода, пар, пропиленгликоль и т.д.

Для корректной работы к клапану необходимо подключить сжатый воздух и питание =24 В. Управление клапаном может осуществляться аналоговым сигналом или по интерфейсу RS-485 Modbus-RTU. В качестве управляющего аналогового сигнала поддерживаются унифицированные сигналы тока (4…20 мА, 0…20 мА) и напряжения (0…10 В). В зависимости от величины управляющего сигнала клапан ASV-POS-V1 открывается на заданную величину, обеспечивая регулирование расхода жидкости, газа или пара.

Найти ближайшего дистрибьютора

Особенности запорно-регулирующего клапана с позиционером серии ASV-POS-V1

  • надежная конструкция механической части (как у клапанов ASV)
  • присоединение клапана к трубопроводу: резьбовое или под приварку
  • типоразмеры от DN15 (G1/2") до DN50 (G2")
  • сигнал управления (задание уставки) 4…20 мА, 0…20 мА или 0…10 В
  • при обрыве линии напряжения питания клапан закрывается, положение клапана при обрыве управляющего сигнала настраивается
  • клапан поставляется готовым к эксплуатации: не требуется проводить каких-либо настроек, адаптации или конфигурирования; достаточно смонтировать клапан на трубопровод, подключить сжатый воздух, питание =24 В и сигнал задания уставки 4…20 мА
  • все необходимое входит в комплект поставки: фитинг с цанговым зажимом под трубку 6 мм, электрические разъемы М12
  • присутствует функция ручного управления клапаном с помощью кнопок на позиционере
  • текущее положение клапана (процент открытия) и режим работы наглядно отображается светодиодными индикаторами позиционера
  • поддерживаются все функции позиционеров POS-V1

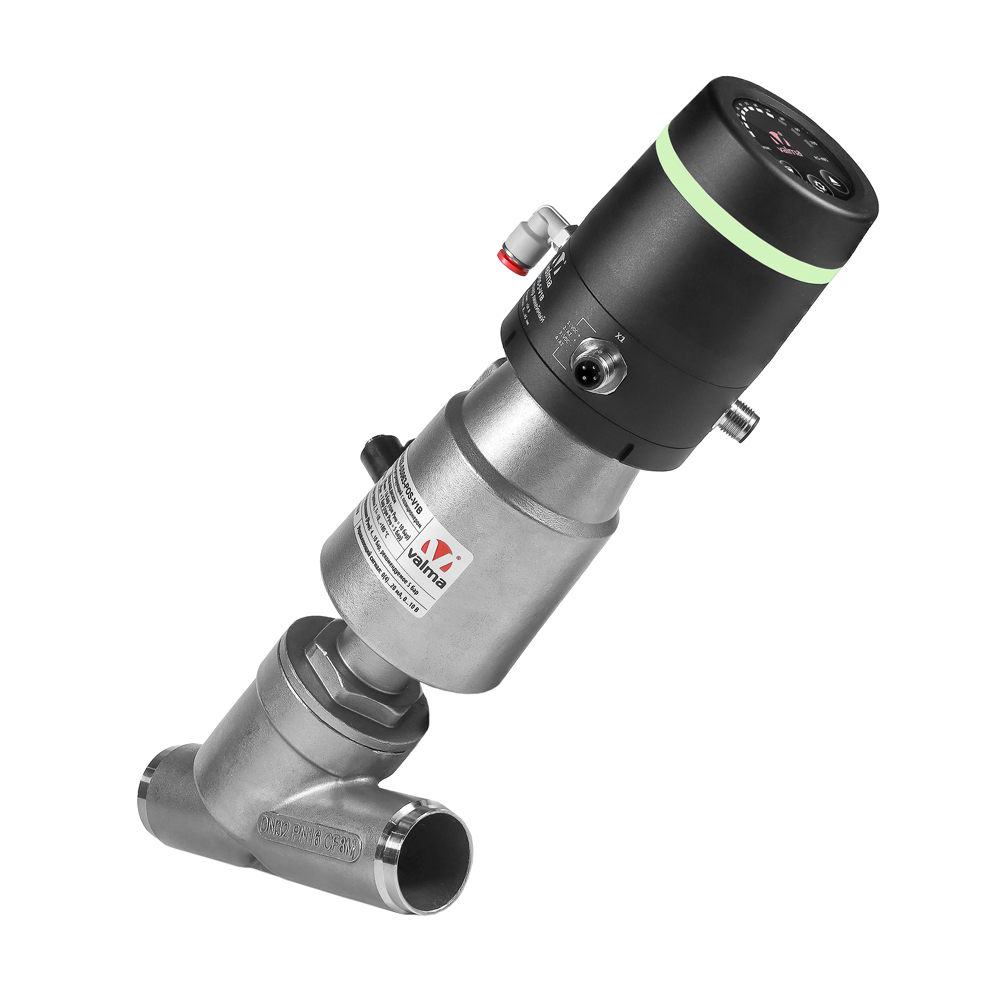

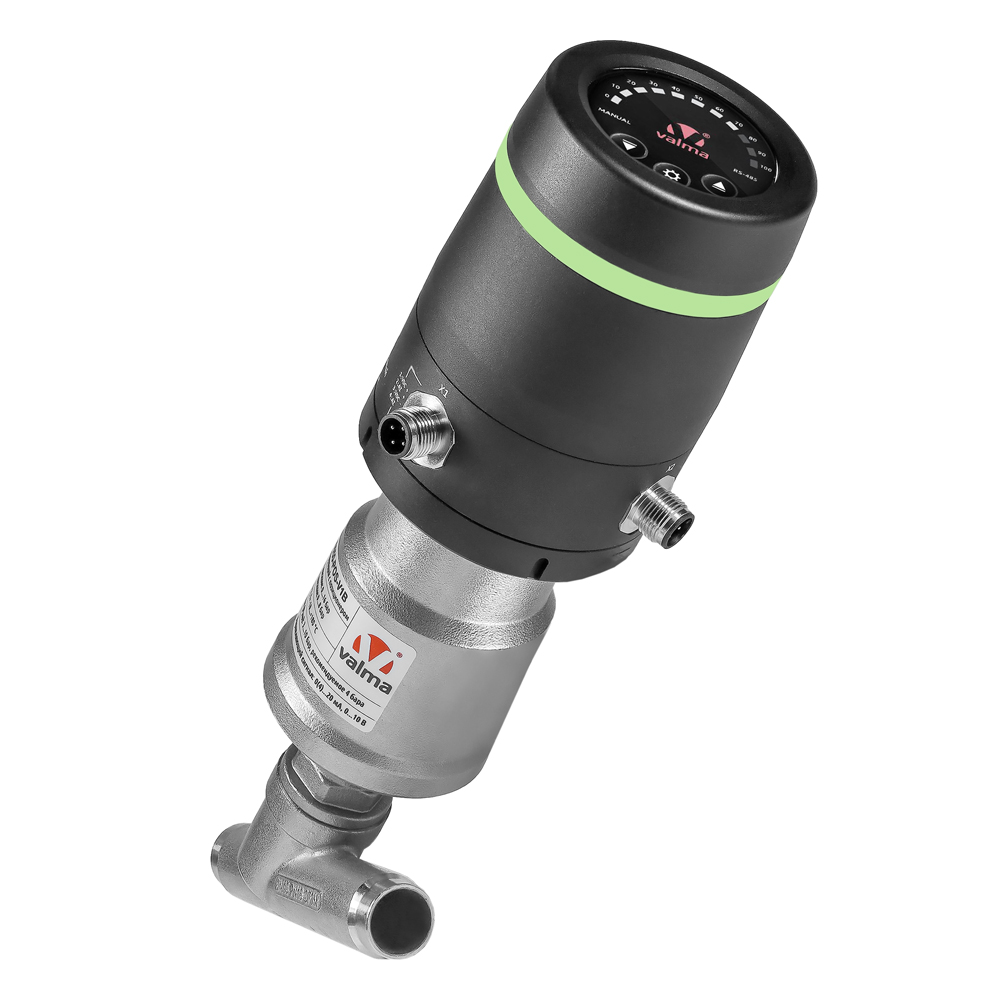

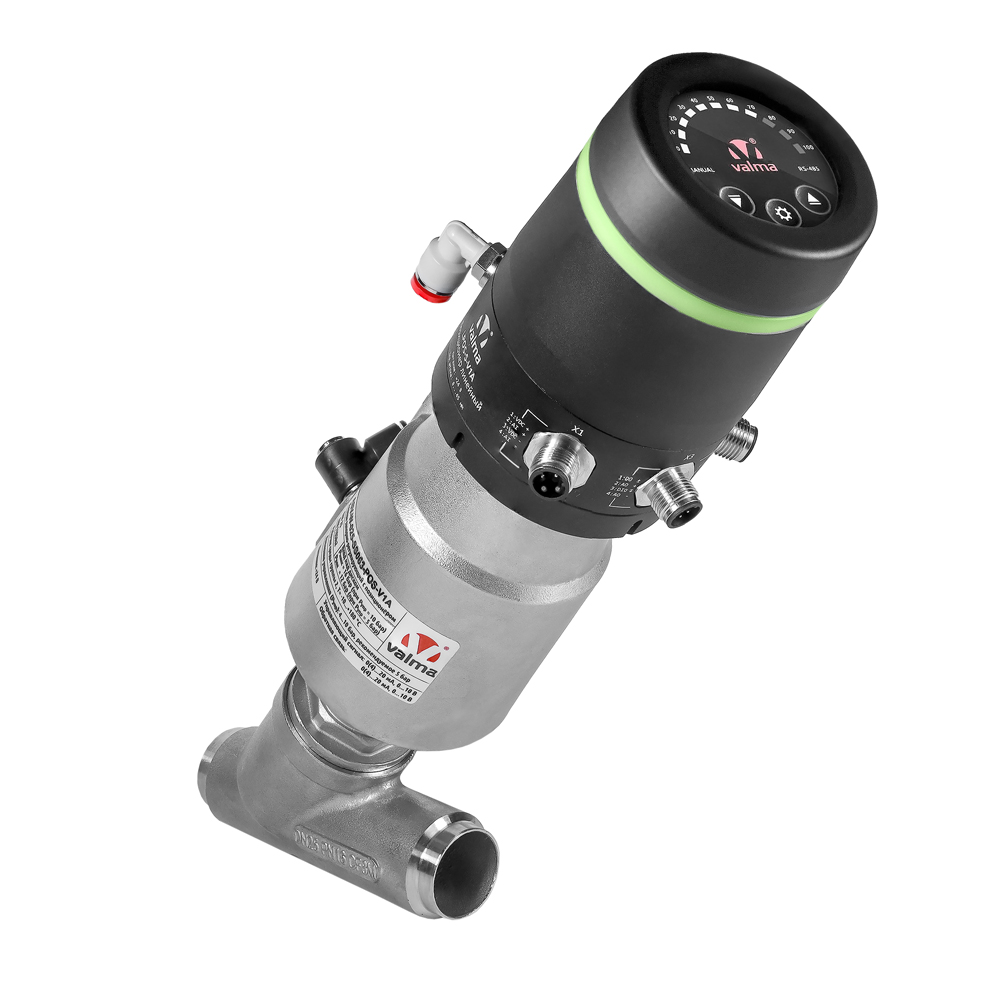

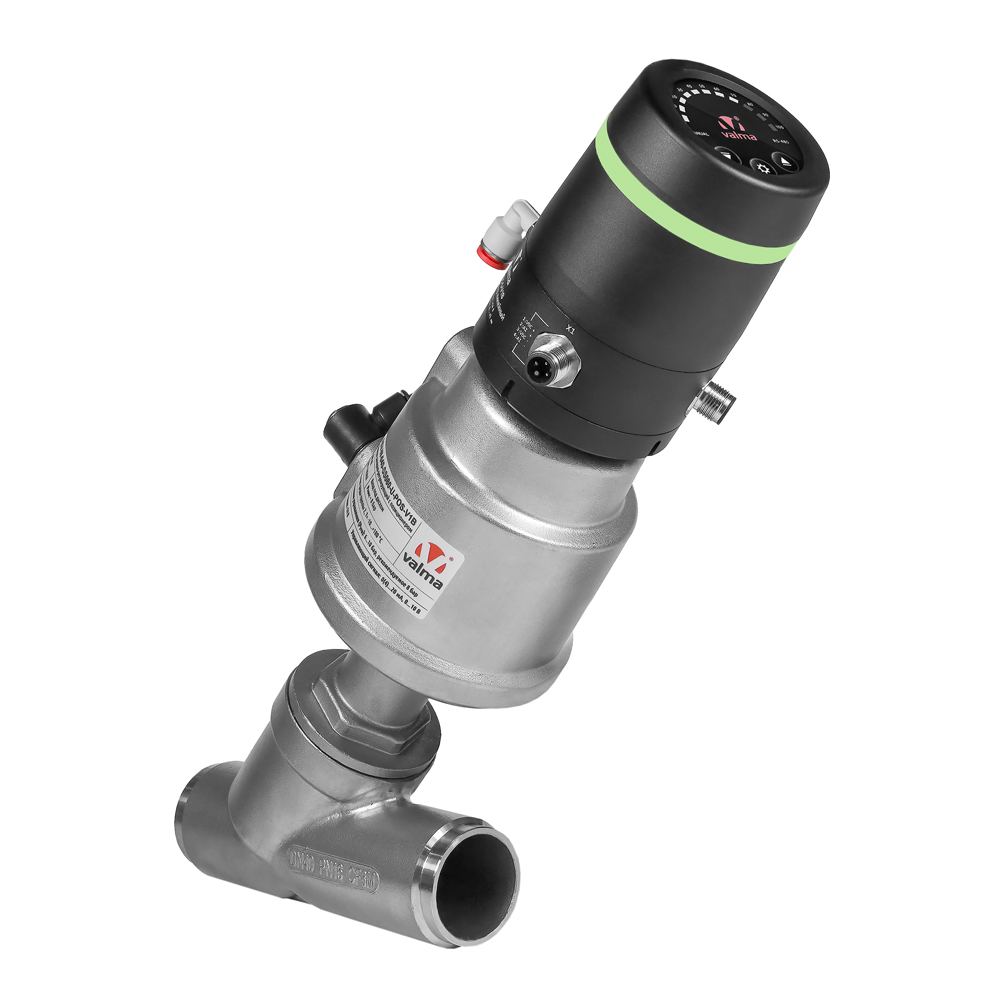

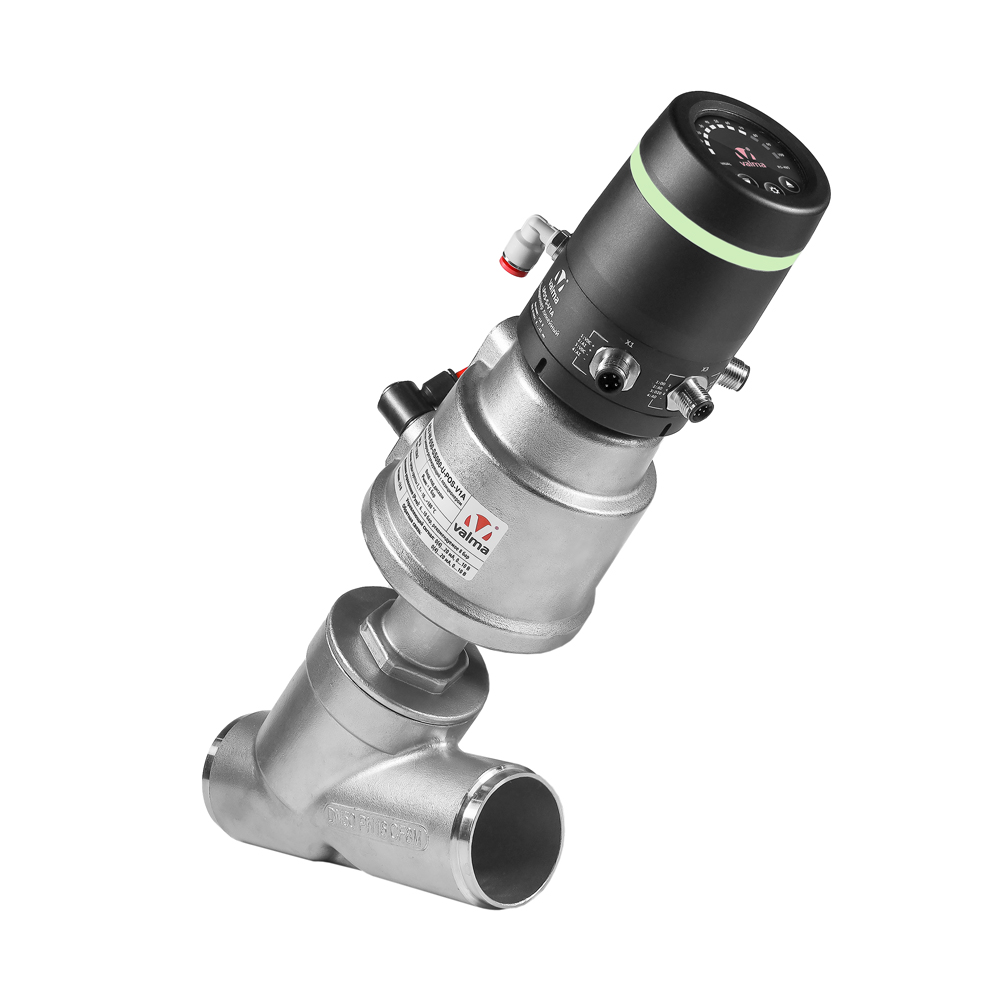

Внешний вид ASV-POS-V1
Понятная индикация ASV-POS-V1

Технические характеристики запорно-регулирующего клапана с позиционером серии ASV-POS-V1

Серия ASV-T ASV-W
Общие характеристики
Исходное положение нормально закрытый (НЗ)
Тип присоединения резьба трубная цилиндрическая (G) приварка DIN 11850 серия 2
Напряжение питания =24 В
Сигнал управления 4…20 мА, 0…20 мА, 0…10 В
Температура окружающей среды -10…+60 °C
Рабочая среда
Тип рабочей среды воздух, вода, пар, масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Температура рабочей среды -10…+180 °C
Максимальная вязкость рабочей среды 600 сСт (мм²/с)
Давление рабочей среды до 10 бар (в зависимости от модели)
Управляющая среда
Тип среды сжатый воздух
Температура управляющей среды -10…+60 °C
Давление управляющей среды до 10 бар
Время полного хода 0,5…5 с
Материалы основных деталей
Корпус и седло клапана нержавеющая сталь AISI 316
Корпус пневмопривода алюминиевый сплав нержавеющая сталь AISI 316
Шток и диск клапана нержавеющая сталь AISI 316
Уплотнения штока и диска PTFE
Корпус позиционера алюминиевый сплав

Давление рабочей среды

Артикул DN Kv Рабочее
давление, бар
л/мин м³/ч мин макс
ASV-..-015-..050-.. 15 70 4,2 0 10
ASV-..-020-..050-.. 20 150 9 0 10
ASV-..-025-..063-.. 25 308 18,5 0 10*
ASV-..-032-..063-.. 32 608 36,5 0 7*
Артикул DN Kv Рабочее
давление, бар
л/мин м³/ч мин макс
ASV-..-025-..063-U.. 25 308 18,5 0 8**
ASV-..-032-..080-U.. 32 608 36,5 0 8**
ASV-..-040-..080-U.. 40 700 42 0 8**
ASV-..-050-..080-U.. 50 910 45 0 6**

* - подача рабочей среды над диском.
** - подача рабочей среды под диском.

Габаритные размеры запорно-регулирующего клапана с позиционером серии ASV-POS-V1

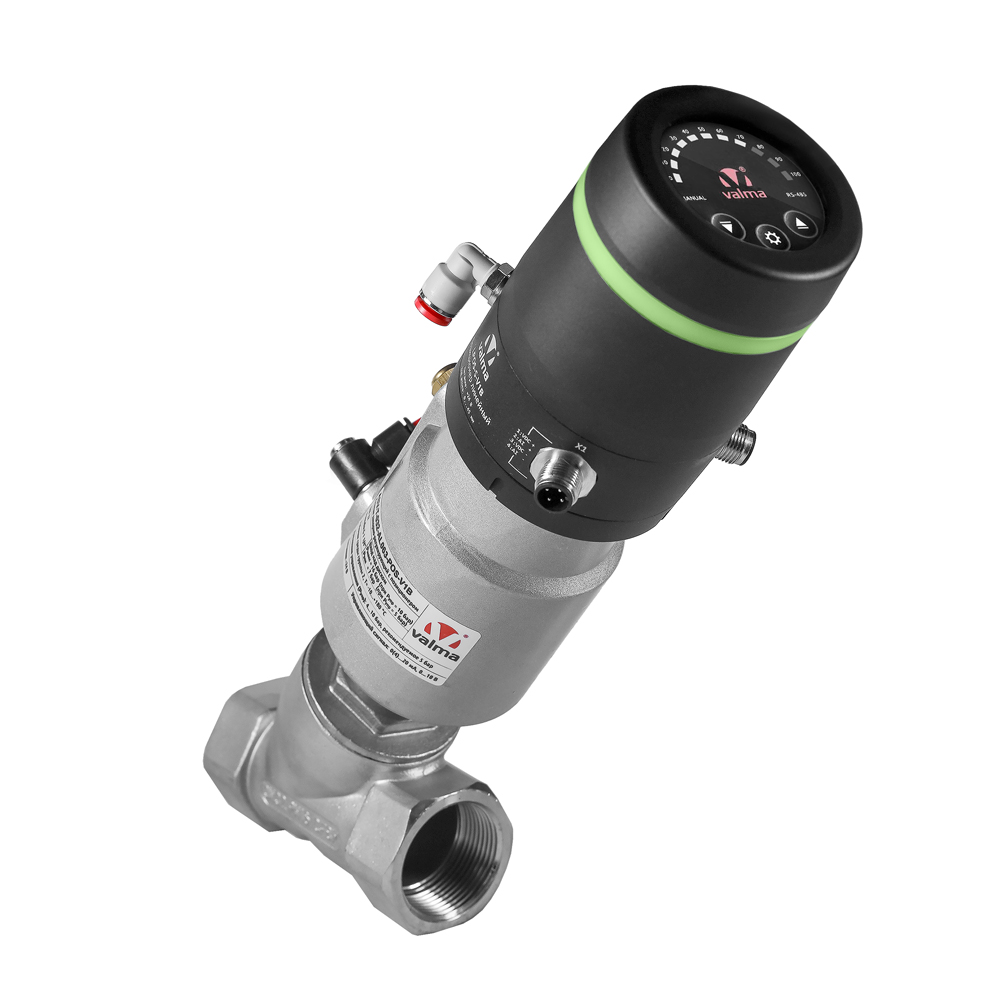

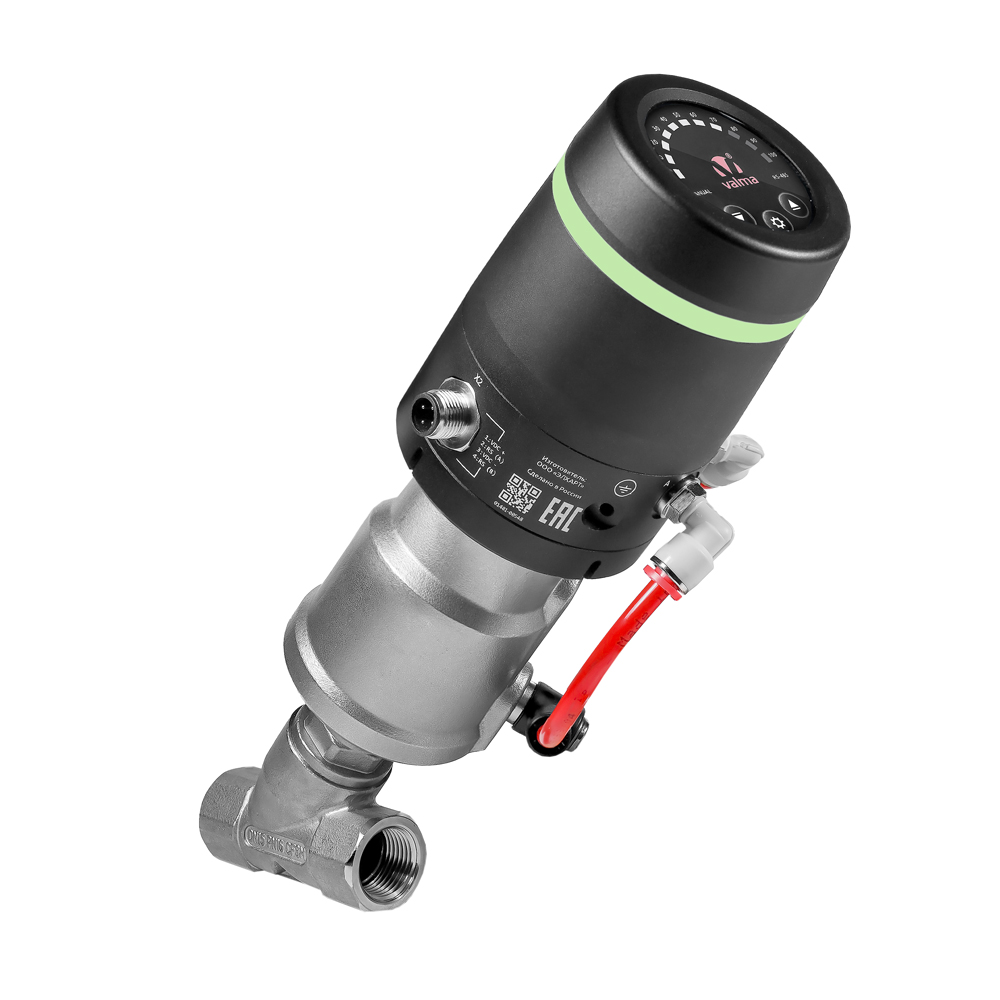

Клапан запорно-регулирующий с позиционером (резьбовое соединение)

Габаритные размеры клапана с резьбовым соединением
Габаритные размеры клапана с резьбовым соединением, мм
Артикул Размер
резьбы
DN Габаритные размеры, мм
A B T LT D d
ASV-T-015-SS050-POS-V1* G1/2″ 15 138 155 27 69 61 50
ASV-T-020-SS050-POS-V1* G3/4″ 20 142 145 32 75 61 50
ASV-T-025-AL063-POS-V1* G1″ 25 175 190 38 91 76 63
ASV-T-032-AL063-POS-V1* G1 1/4″ 32 190 200 50 118 76 63
ASV-T-025-AL063-U-POS-V1* G1″ 25 175 190 38 91 76 63
ASV-T-032-AL080-U-POS-V1* G1 1/4″ 32 210 225 50 118 98 80
ASV-T-040-AL080-U-POS-V1* G1 1/2″ 40 210 225 55 118 98 80
ASV-T-050-AL080-U-POS-V1* G2″ 50 235 250 70 137 98 80

* - V1A или V1B - в зависимости от требуемого исполнения позиционера.


Клапан запорно-регулирующий с позиционером (присоединение под приварку)

Клапан с присоединением под приварку
Габаритные размеры клапана с присоединением под приварку, мм
Артикул Размер
резьбы
DN Габаритные размеры, мм
A B W LW D d
ASV-W-015-SS050-POS-V1* G1/2″ 15 138 155 19 102 61 50
ASV-W-020-SS050-POS-V1* G3/4″ 20 142 145 23 109 61 50
ASV-W-025-SS063-POS-V1* G1″ 25 175 190 29 112 76 63
ASV-W-032-SS063-POS-V1* G1 1/4″ 32 190 200 35 137 76 63
ASV-W-025-SS063-U-POS-V1* G1″ 25 175 190 29 112 76 63
ASV-W-032-SS080-U-POS-V1* G1 1/4″ 32 210 225 35 137 98 80
ASV-W-040-SS080-U-POS-V1* G1 1/2″ 40 210 225 41 147 98 80
ASV-W-050-SS080-U-POS-V1* G2″ 50 235 250 53 162 98 80

* - V1A или V1B - в зависимости от требуемого исполнения позиционера.

Электрическое и пневматическое подключения позиционера серии POS-V1

Подключение электрических сигналов

Расположение и обозначение электрических разъемов
Расположение и обозначение электрических разъемов
Разъем X3 доступен только в исполнении позиционера модификации V1A
Разъем Клемма Название Предназначение Тип сигнала
X1 1 VDC+ Питание позиционера (клемма +) +24 В («плюс» блока питания)
2 AI+ Аналоговый вход (уставка, клемма +) 4…20 мА, 04…20 мА, 0…10 В
3 VDC- Питание позиционера (клемма –) 0 В («минус» блока питания)
4 AI- Аналоговый вход (уставка, клемма –) 4…20 мА, 04…20 мА, 0…10 В
X2 1 VDC+ Питание позиционера (клемма +) +24 В («плюс» блока питания)
2 RS(A) Интерфейс RS-485 (клемма A/+) RS-485 (A/+)
3 VDC- Питание позиционера (клемма –) 0 В («минус» блока питания)
4 RS(B) Интерфейс RS-485 (клемма B/–) RS-485 (B/–)
X3 1 DO± Дискретные выходы (питание) =0/12…28 В
2 AO+ Аналоговый выход (клемма +) 4…20 мА, 04…20 мА, 0…10 В
3 DIO∓ Дискретные входы/выходы («общий») =0/12…28 В
4 AO– Аналоговый выход (клемма –) 4…20 мА, 04…20 мА, 0…10 В
5 DO1 Дискретный выход 1 (клемма «сигнал») =0/12…28 В
6 DO2 Дискретный выход 2 (клемма «сигнал») =0/12…28 В
7 DI1 Дискретный вход 1 (клемма «сигнал» =0/12…28 В
8 DI2 Дискретный вход 2 (клемма «сигнал») =0/12…28 В
Заземление Заземление Заземление

Клеммы питания VDC+ и VDC– продублированы на разъемах X1 и X2. Для корректной работы позиционера достаточно подключить питание на клеммы любого из этих разъемов.

Подключение питания на клеммы VDC+ и VDC–, расположенные на разъемах X1 и X2, от разных источников напряжения (блоков питания, БП) не допускается.


Подключение пневматических соединений

Подключение пневматических соединений
Расположение и обозначение пневматических портов
Обозначение Предназначение Присоединение
P Входной порт позиционера, подключается к магистрали сжатого воздуха Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте угловые фитинги с цанговым зажимом для трубки наружным диаметром 6 мм
A Выходной порт позиционера, подключается к пневмоприводу клапана
Выхлопной порт Выхлопной порт, предназначен для сброса воздуха из пневмопривода клапана в атмосферу Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте глушитель выхлопа

Подключение и отключение пневматических соединений допускается только при отсутствии избыточного давления в той части пневмосистемы, с которой производится работа.
