VSC-SA: Присоски силиконовые Valma

VSC-SA: Силиконовые присоски VALMA, круглые негофрированные

Присоски VALMA серии VSC являются компонентами ниппеля с присоской серии VSCN и предназначены для сборки ниппеля с присоской или для замены аналогичных износившихся деталей данного изделия.

Найти дистрибьютора

Технические характеристики присосок VSC-SA

Параметр	Значение
Рабочая и окружающая среда	газообразные вещества, совместимые с материалами изделия
Максимально допустимый уровень вакуума	от 0 до -0,95 бар (от 0 до -95 кПа)
Рабочая температура	-30...+180 °C длительно -50...+240 °С кратковременно
Материал присоски	силикон, твердость 45...55 Shore A

Габаритные и присоединительные размеры присосок VSC-SA

Габаритные размеры VSC-SA, типоразмер 1 — VSC-SA
(типоразмер 1)

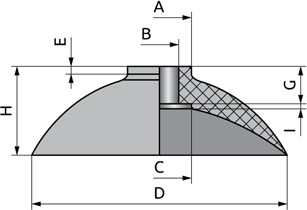

Габаритные размеры VSC-SA, типоразмер 2 — VSC-SA
(типоразмер 2)

Модель	Усилие*, Н	Объем**, мл	Типоразмер	Габаритные и присоединительные размеры, мм									Вес, г
Модель	Усилие*, Н	Объем**, мл	Типоразмер	A	B	C	D	E	F	G	H	I	Вес, г
VSC-SA-10-10	1,9	0,227	1	7	4	-	10	8,5	8,5	-	11	-	0,3
VSC-SA-15-10	4,4	0,364	1	8	4	-	15	8	9,5	-	12	-	0,6
VSC-SA-20-10	7,8	0,536	1	8	4	-	20	8	9,5	-	12	-	0,8
VSC-SA-25-15	12,2	1,628	1	12	6	-	25	10	11,5	-	16	-	1,7
VSC-SA-30-15	17,6	2,055	1	12	6	-	30	10	12,5	-	17	-	2,5
VSC-SA-35-15	24	3,292	1	15	10	-	35	10	11,5	-	16	-	2,4
VSC-SA-10-10	1,9	0,227	1	7	4	-	10	8,5	8,5	-	11	-	0,3
VSC-SA-40-15	31,4	4,741	1	15	10	-	40	10	12,5	-	17	-	3,5
VSC-SA-45-10	39,7	8,161	1	15	10	-	45	5	9,5	-	18	-	6,8
VSC-SA-60-10	70,6	18,148	2	15	10	25	60	4	-	10	22	2,5	15
VSC-SA-85-10	141,8	54,740	2	25	15	25	85	16	-	23	41	4	45,5

* — Усилие приведено для гладкой, недеформируемой, газонепроницаемой поверхности при уровне вакуума -75 кПа с трехкратным коэффициентом запаса.

** — Указан объем внутренней полости изделия.

Документация

Пользовательская документация и ПО

VALMA-VSCN.ПС (Паспорт Ниппель с присоской)

Паспорт

Допускающая к эксплуатации документация

Информационное письмо - Ниппели с присоской

Письмо
