ASV-PD-POS-V1: клапан с профилированным диском и позиционером
Клапаны серии ASV-PD-POS-V1 с позиционером и профилированным диском являются следующей ступенью развития запорно-регулирующих клапанов с позиционером (без профилированного диска). Основным отличием является наличие профилированного диска внутри клапана.
Профилированный диск позволяет увеличить точность управления расходом жидкости или пара и повышает точность поддержания температуры в теплообменных аппаратах.
Профилированные диски позволяют воздействовать на зависимость расхода воды или пара, проходящих через клапан, от его процента открытия.
В линейке клапанов с позиционером с профилированным диском представлено два типа профилированных дисков: тип А и тип B.
Найти дистрибьютораОсобенности клапана с профилированным диском и позиционером серии ASV-PD-POS-V1
- Два типа профилированных дисков: с линейной и равнопроцентной расходными характеристиками.
- Присоединение к трубопроводу под приварку (для труб по DIN11850s2).
- Линейка номинальных диаметров от 15-го до 50-го: DN 15, DN 20, DN 25, DN 32, DN 40, DN 50.
- Сигнал управления (задание уставки) 4…20 мА, 0…20 мА или 0…10 В.
- Надежная конструкция механической части как у запорных клапанов VALMA серии ASV.
- При обрыве линии напряжения питания клапан закрывается, положение клапана при обрыве управляющего сигнала настраивается.
- Клапан поставляется готовым к эксплуатации: не требуется проводить каких-либо настроек, адаптации или конфигурирования; достаточно смонтировать клапан на трубопровод, подключить сжатый воздух, питание =24 В и сигнал задания уставки 4…20 мА.
- Все необходимое входит в комплект поставки: фитинг с цанговым зажимом под трубку 6 мм, электрические разъемы М12.
- Присутствует функция ручного управления клапаном с помощью кнопок на позиционере.
- Текущее положение клапана (процент открытия) и режим работы наглядно отображается светодиодными индикаторами позиционера.
- Поддерживаются все функции позиционеров VALMA LPOS-S-V1.
Технические характеристики клапана с профилированным диском и позиционером серии ASV-PD-POS-V1
| Параметр | Значение |
|---|---|
| Общие характеристики | |
| Исходное положение | нормально закрытый (НЗ) |
| Тип присоединения | приварка DIN 11850 серия 2 |
| Температура окружающей среды | -10…+60 °С |
| Влажность окружающей среды | 0…80% (без образования конденсата) |
| Степень защиты оболочки | IP56 |
| Рабочая среда | |
| Тип рабочей среды | рабочие среды группы 2*, совместимые с материалами клапана (например, пар или ледяная вода) |
| Температура рабочей среды | -10…+180 °С |
| Вязкость рабочей среды | < 600 сСт (мм²/с) |
| Давление рабочей среды | см. таблицу «Давление рабочей и управляющей среды» |
| Управляющая среда | |
| Тип управляющей среды | сжатый воздух |
| Класс чистоты управляющей среды по ГОСТ Р ИСО 8573-1-2016 | 6:4:3 (воздух без смазки) 7:5:4 (воздух со смазкой) |
| Температура управляющей среды | -10…+60 °С |
| Давление управляющей среды | 4…10 бар (в зависимости от клапана) см. столбец Pупр рек в таблице «Давление рабочей и управляющей среды» |
| Время полного хода | 0,3…5 с |
| Пневматическое подключение | резьба трубная цилиндрическая внутренняя G 1/8" |
| Фитинги для подключения пневмотрубки | угловые, с цанговым зажимом для трубки наружным диаметром 6 мм |
| Электрические характеристики | |
| Напряжение питания | =24 В ±10% |
| Потребляемая мощность | не более 5 Вт |
| Сигнал аналогового входа AI | 4…20 мА (заводское значение), 0…20 мА, 0…10 В |
| Сигнал аналогового выхода AO | 4…20 мА (заводское значение), 0…20 мА, 0…10 В |
| Сигнал дискретных входов DI | DI1: NPN/PNP, DI2: NPN/PNP (в зависимости от схемы подключения) |
| Сигнал дискретных выходов DO | DO1: NPN/PNP, DO2: NPN/PNP (в зависимости от схемы подключения) |
| Тип интерфейса и протокол обмена RS | RS-485, Modbus-RTU |
* - Классификация рабочих сред согласно Техническому регламенту Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Рабочие среды группы 2: рабочие среды, не относящиеся к легковоспламеняющимся, окисляющим (кроме воздуха с содержанием кислорода, соответствующим естественному составу атмосферного воздуха), горючим, взрывчатым, токсичным и высокотоксичным.
- Модификация позиционера V1A с расширенным функционалом.
Давление рабочей и управляющей среды
| Артикул | DN | Пропускная способность (Kv) |
Рабочее давление, бар | Давление управления, бар | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| мин | вход над диском | вход под диском | ||||||||
| л/мин | м³/ч | Pупр = Pупр рек | Pупр = Pупр макс | макс | Pупр мин | Pупр рек | Pупр макс | |||
| ASV-W-015-SS050-.. | 15 | 60 | 3,6 | 0 | 16 | 16 | 8 | 3 | 4 | 10 |
| ASV-W-020-SS050-.. | 20 | 110 | 6,6 | 0 | 14 | 16 | 3 | 3 | 4 | 10 |
| ASV-W-025-SS063-.. | 25 | 200 | 12,0 | 0 | 12 | 16 | 3 | 3 | 5 | 10 |
| ASV-W-032-SS063-.. | 32 | 340 | 20,4 | 0 | 7 | 16 | - | 4 | 5 | 10 |
| ASV-W-015-SS063-U-.. | 15 | 60 | 3,6 | 0 | - | - | 10 | 5 | 6 | 10 |
| ASV-W-020-SS063-U-.. | 20 | 110 | 6,6 | 0 | - | - | 10 | 5 | 6 | 10 |
| ASV-W-025-SS063-U-.. | 25 | 200 | 12,0 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-W-032-SS080-U-.. | 32 | 340 | 20,4 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-W-040-SS080-U-.. | 40 | 480 | 28,8 | 0 | - | - | 8 | 6 | 8 | 10 |
| ASV-W-050-SS080-U-.. | 50 | 760 | 45,6 | 0 | - | - | 8 | 6 | 8 | 10 |
При выборе и эксплуатации клапанов с позиционером следует уделить особое внимание давлению управления (давлению сжатого воздуха), подаваемого в позиционер. Позиционер может работать с давлением до 10 бар, однако, такое давление является избыточным для многих присоединяемых клапанов. Для надежной и качественной работы клапана с позиционером величина давления сжатого воздуха, подаваемого на позиционер, должна соответствовать рекомендованным значениям давления управления присоединяемых клапанов.
Если давление управления отличается от указанных в таблице значений, процесс автонастройки позиционера может завершаться с ошибкой. В данном случае рекомендуется увеличить или уменьшить давление сжатого воздуха, подаваемого на позиционер, таким образом, чтобы оно соответствовало уровням, обозначенным в таблице выше. При отсутствии такой возможности, проконсультируйтесь с изготовителем позиционера или его официальным представителем на предмет ручной настройки позиционера в сервисном центре.
Давление управления, превышающее давление, указанное в таблице, может приводить к повышенной колебательности переходных процессов. Это вызывает ухудшение качества регулирования и повышенный износ клапана и позиционера. В некоторых случаях, негативный эффект от повышенного давления управления может быть скомпенсирован установкой дросселирующих устройств по линиям подачи воздуха в позиционер и выхлопа воздуха из позиционера. При работе с давлением управления ниже значений, указанных в таблице, есть вероятность неполного открытия присоединенного клапана.

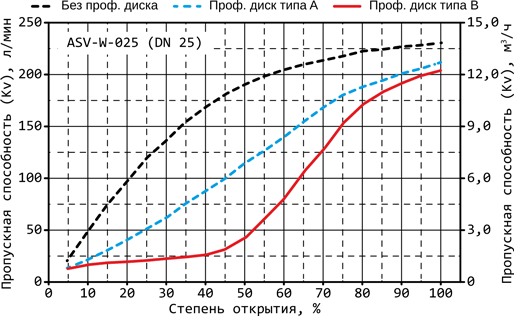

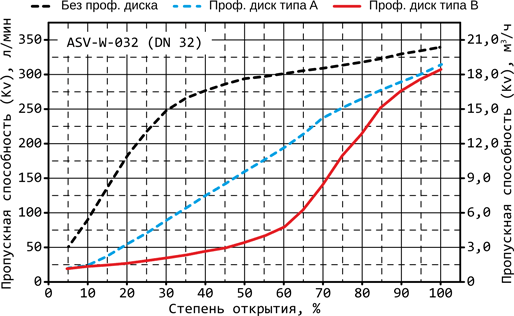

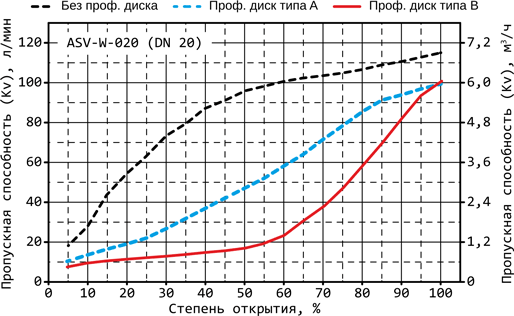

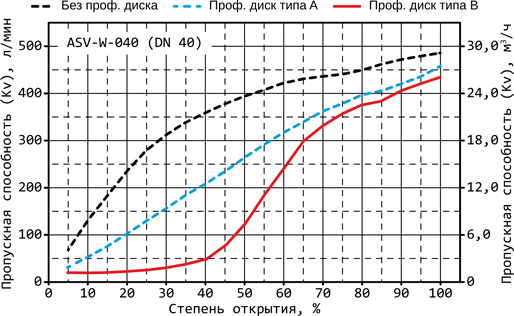

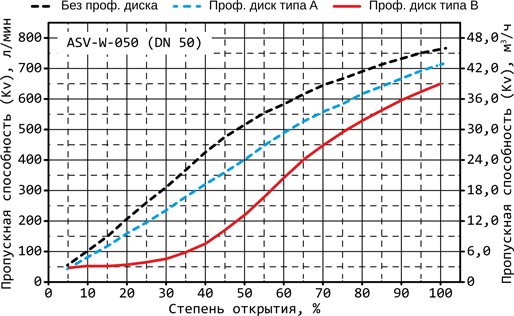

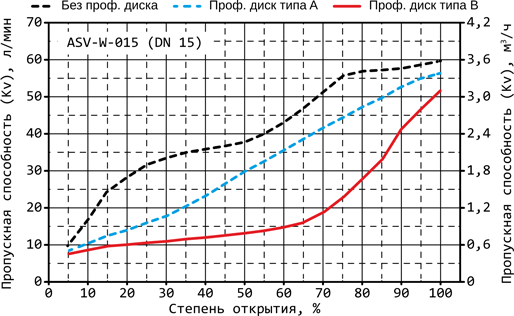

Расходные характеристики клапанов с профилированным диском
На графиках выше показаны результаты испытаний типового образца. Эти данные приводятся для справки. Изготовитель не гарантирует точного соответствия серийных изделий приведенным зависимостям.
Габаритные размеры клапана с профилированным диском и позиционером серии ASV-PD-POS-V1
| Артикул | DN | Габаритные размеры, мм | |||||
|---|---|---|---|---|---|---|---|
| A | B | W | LW | D | d | ||
| ASV-W-015-SS050-xxx-POS-yyy | 15 | 138 | 155 | 19 | 102 | 61 | 50 |
| ASV-W-020-SS050-xxx-POS-yyy | 20 | 142 | 145 | 23 | 109 | 61 | 50 |
| ASV-W-025-SS063-xxx-POS-yyy | 25 | 175 | 190 | 29 | 112 | 76 | 63 |
| ASV-W-032-SS063-xxx-POS-yyy | 32 | 190 | 200 | 35 | 137 | 76 | 63 |
| ASV-W-025-SS063-U-xxx-POS-yyy | 25 | 175 | 190 | 29 | 112 | 76 | 63 |
| ASV-W-032-SS080-U-xxx-POS-yyy | 32 | 210 | 225 | 35 | 137 | 98 | 80 |
| ASV-W-040-SS080-U-xxx-POS-yyy | 40 | 210 | 225 | 41 | 147 | 98 | 80 |
| ASV-W-050-SS080-U-xxx-POS-yyy | 50 | 235 | 250 | 53 | 162 | 98 | 80 |
xxx:
- PA1 для профилированного диска типа А,
- PB1 для профилированного диска типа B.
yyy:
- V1A для позиционеров LPOS-S-V1A,
- V1B для позиционеров LPOS-S-V1B.
Электрическое и пневматическое подключения позиционера серии POS-V1
Подключение электрических сигналов
Разъем X3 доступен только в исполнении позиционера модификации V1A
| Разъем | Клемма | Название | Предназначение | Тип сигнала |
|---|---|---|---|---|
| X1 | 1 | VDC+ | Питание позиционера (клемма +) | +24 В («плюс» блока питания) |
| 2 | AI+ | Аналоговый вход (уставка, клемма +) | 4…20 мА, 04…20 мА, 0…10 В | |
| 3 | VDC- | Питание позиционера (клемма –) | 0 В («минус» блока питания) | |
| 4 | AI- | Аналоговый вход (уставка, клемма –) | 4…20 мА, 04…20 мА, 0…10 В | |
| X2 | 1 | VDC+ | Питание позиционера (клемма +) | +24 В («плюс» блока питания) |
| 2 | RS(A) | Интерфейс RS-485 (клемма A/+) | RS-485 (A/+) | |
| 3 | VDC- | Питание позиционера (клемма –) | 0 В («минус» блока питания) | |
| 4 | RS(B) | Интерфейс RS-485 (клемма B/–) | RS-485 (B/–) | |
| X3 | 1 | DO± | Дискретные выходы (питание) | =0/12…28 В |
| 2 | AO+ | Аналоговый выход (клемма +) | 4…20 мА, 04…20 мА, 0…10 В | |
| 3 | DIO∓ | Дискретные входы/выходы («общий») | =0/12…28 В | |
| 4 | AO– | Аналоговый выход (клемма –) | 4…20 мА, 04…20 мА, 0…10 В | |
| 5 | DO1 | Дискретный выход 1 (клемма «сигнал») | =0/12…28 В | |
| 6 | DO2 | Дискретный выход 2 (клемма «сигнал») | =0/12…28 В | |
| 7 | DI1 | Дискретный вход 1 (клемма «сигнал» | =0/12…28 В | |
| 8 | DI2 | Дискретный вход 2 (клемма «сигнал») | =0/12…28 В | |
| Заземление | Заземление |
Клеммы питания VDC+ и VDC– продублированы на разъемах X1 и X2. Для корректной работы позиционера достаточно подключить питание на клеммы любого из этих разъемов.
Подключение питания на клеммы VDC+ и VDC–, расположенные на разъемах X1 и X2, от разных источников напряжения (блоков питания, БП) не допускается.
Подключение пневматических соединений
| Обозначение | Предназначение | Присоединение |
|---|---|---|
| P | Входной порт позиционера, подключается к магистрали сжатого воздуха | Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте угловые фитинги с цанговым зажимом для трубки наружным диаметром 6 мм |
| A | Выходной порт позиционера, подключается к пневмоприводу клапана | |
![]() |
Выхлопной порт, предназначен для сброса воздуха из пневмопривода клапана в атмосферу | Резьба трубная цилиндрическая внутренняя G 1/8″. В комплекте глушитель выхлопа |
Подключение и отключение пневматических соединений допускается только при отсутствии избыточного давления в той части пневмосистемы, с которой производится работа.
